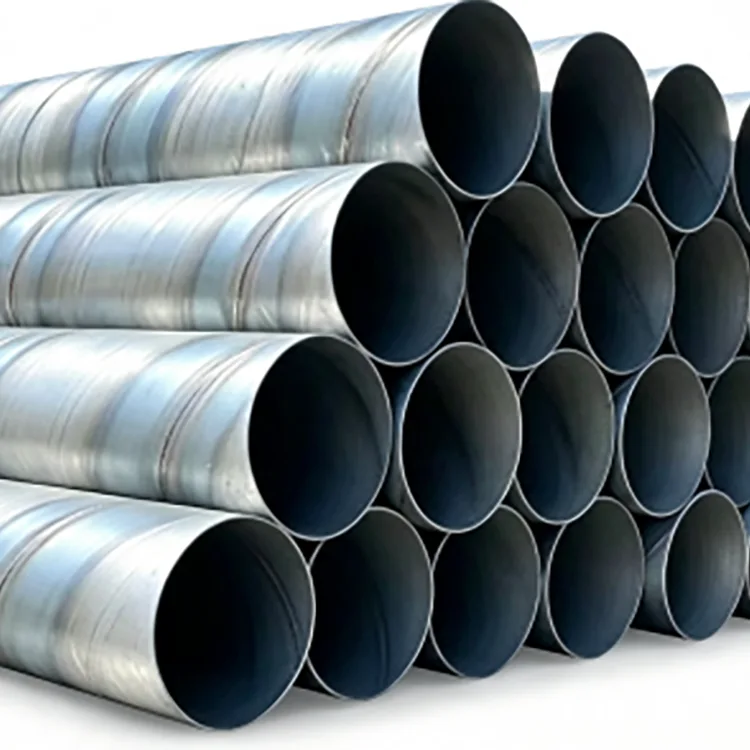

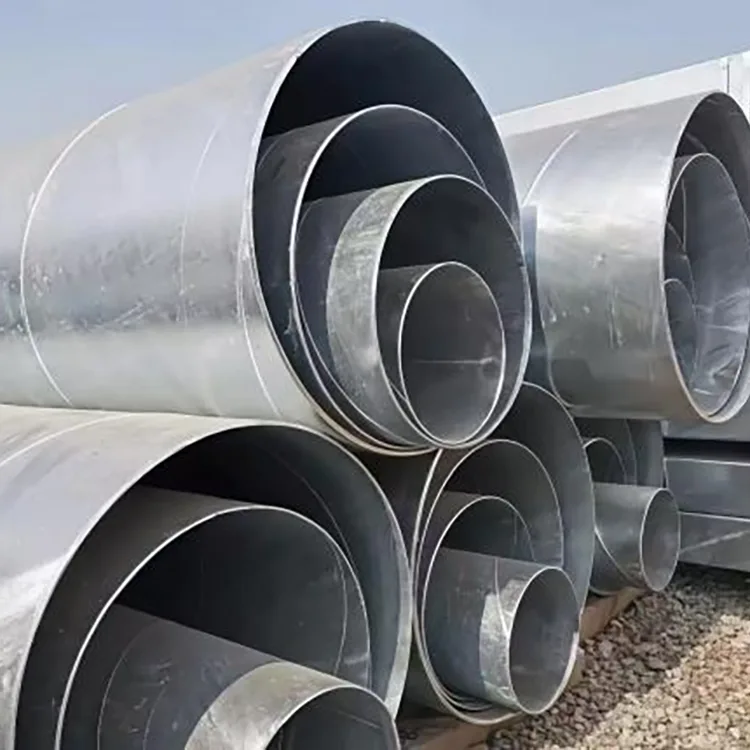

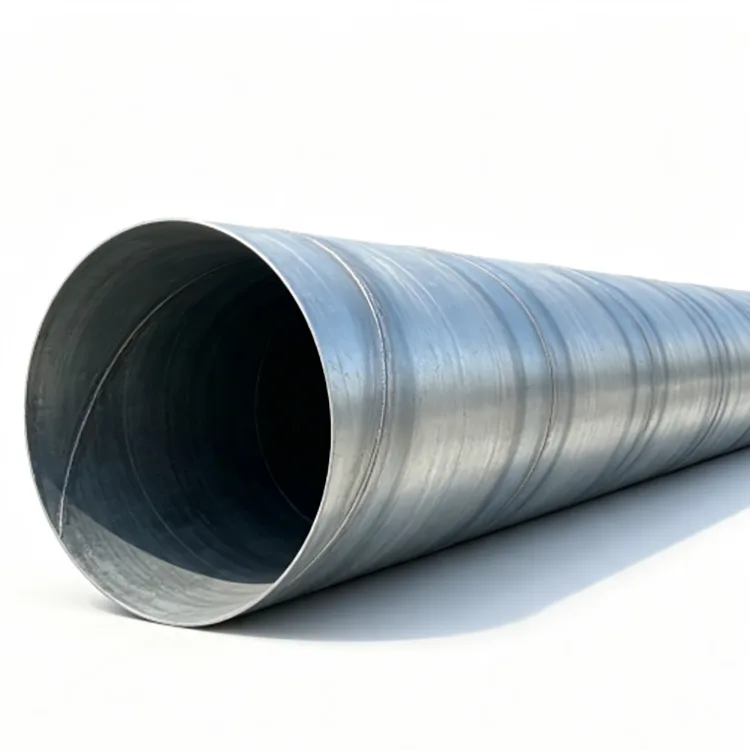

Горячеоцинкованная спиральная стальная труба

Основной причиной использования спиральной стальной трубы является ее способность сочетать большой диаметр потока с практическим изготовлением более тяжелых секций стенок. Стальной полосе непрерывно формуют цилиндрический участок и сваривают по спиральному шву. После сварки и окончательной обработки вся труба может быть подвергнута горячему цинкованию для обеспечения защиты от коррозии на внутренних и внешних поверхностях.

Такая конструкция делает трубу особенно подходящей для водопроводов большого диаметра, дренажных систем, фундаментных и свайных работ, линий промышленных жидкостей и открытых стальных трубопроводов. В проектах, где трубы будут оставаться на открытом воздухе, под землей или во влажной среде, оцинкованное покрытие обеспечивает дополнительный барьер против влаги и коррозии.

Для инженерных закупок важными моментами являются не только диаметр трубы и толщина стенки. Перед отправкой покупатели также должны подтвердить марку стали, требования к проверке сварных швов, характеристики цинкования, длину трубы, подготовку концов, а также необходимость наличия фланцев или других деталей для готовой трубы.

Зачем использовать спиральную стальную трубу для проектов большого диаметра?

Спиральная формовка позволяет производить трубы большого диаметра из стальной полосы, сохраняя при этом непрерывную цилиндрическую структуру. Полученная секция хорошо подходит для применений, требующих высокой пропускной способности или больших внешних размеров.

Процесс двусторонней дуговой сварки под флюсом обеспечивает контролируемый провар сварного шва и равномерный шов вдоль трубы. Для применения под давлением или в конструкциях требования к контролю сварных швов и гидростатическим испытаниям следует указывать в соответствии с проектом, а не полагаться только на внешний вид трубы.

Для заглубленных трубопроводов стенку трубы также необходимо выбирать с учетом внутреннего давления, внешней нагрузки на грунт, нагрузки от транспортных средств, глубины установки и возможных подвижек грунта. Больший диаметр не означает автоматически более высокое номинальное давление, поэтому диаметр и толщину стенки следует выбирать вместе.

Технические характеристики

Гальванизация происходит после формовки и сварки труб.

Для данного изделия имеет значение последовательность изготовления. Спиральную трубу сначала формуют и сваривают, затем подготавливают к горячему цинкованию. Это позволяет готовой трубе, включая свариваемое тело трубы и доступные внутренние и внешние поверхности, получить защиту от коррозии после завершения основных операций формовки.

Типичный производственный маршрут:

Горячекатаная стальная полоса → Входной контроль → Спиральная формовка → Двусторонняя дуговая сварка под флюсом → Резка и калибровка → Торцевая обработка → Предварительная обработка поверхности → Горячее цинкование → Охлаждение и отделка → Проверка → Защитная упаковка

Во время предварительной обработки, обезжиривания, травления и активации удаляются масло, ржавчина и поверхностные оксиды. Подготовленную трубу затем погружают в расплавленный цинк при температуре примерно 450°C. После снятия и остывания оцинкованную поверхность проверяют на состояние покрытия, покрытие и видимые дефекты.

Для труб большого диаметра этап цинкования требует особого внимания к равномерности покрытия и дренажу цинка из внутренней части трубы. Перед отправкой также следует проверить концы труб, отверстия и изготовленные участки.

Выбор цинкового покрытия в зависимости от окружающей среды

Не существует единой толщины цинкового покрытия, подходящей для каждого проекта.

Для обычного городского водоснабжения, канализации и общего наружного обслуживания можно рассматривать стандартный диапазон 80–150 г/м², где коррозионная нагрузка окружающей среды умеренная.

Для сточных вод, промышленных помещений, влажных помещений и применений, требующих более длительной защиты от коррозии, можно указать 180–275 г/м², если это соответствует требованиям к покрытию проекта.

Для прибрежных проектов, подверженных воздействию солевых брызг, следует учитывать более тяжелую цинковую систему вместе с фактической экологической категорией, условиями дренажа и расчетным сроком службы. Гальванизация может значительно снизить коррозию, но выбор покрытия не следует рассматривать как замену оценки коррозии для конкретного проекта.

Q235B или Q355B?

Q235B подходит для многих обычных городских трубопроводов, дренажных систем и обычных стальных конструкций, где расчетная нагрузка умеренная.

Q355B более подходит, когда требуется более высокая прочность конструкции, например, при тяжелых фундаментных работах, больших нагрузках на конструкцию, сложных условиях установки или проектах, где в инженерном проекте указана более прочная сталь.

При использовании свай и фундаментов покупатели должны указать требуемую нагрузку, метод установки и толщину стенок, а не выбирать марку только в зависимости от диаметра трубы.

Толщина стенки должна соответствовать рабочему состоянию

Стенка толщиной 3–6 мм может подойти для многих надземных или обычных трубопроводов, когда давление и внешние нагрузки умеренные.

Для подземных трубопроводов, фундаментных работ, зон с интенсивным движением транспорта или объектов, подвергающихся значительным внешним нагрузкам, могут потребоваться более толстые секции. Диапазон производства 3–20 мм позволяет подобрать толщину стенки в соответствии с дизайном.

Для транспортировки воды на большие расстояния спецификация обычно должна включать:

Номинальный диаметр + толщина стенки + марка стали + расчетное давление + длина трубы + обработка концов + требования к проверке

Это дает производителю достаточно информации, чтобы указать правильную трубу, а не указывать только номинальный диаметр.

Где используется горячеоцинкованная спиральная стальная труба

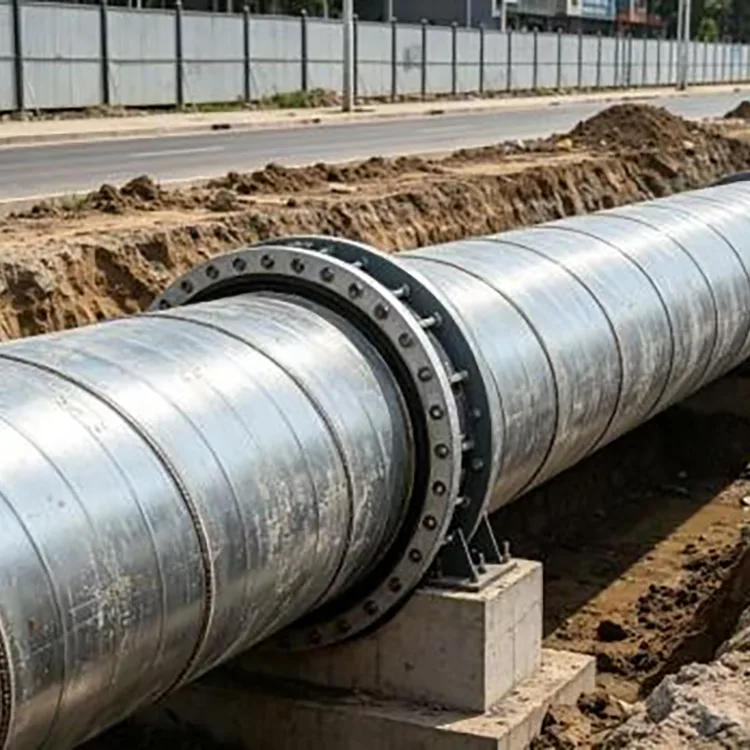

Муниципальное водоснабжение и канализация

Используется для городского водоснабжения, отвода ливневых вод и ремонта трубопроводов. Большой диаметр помогает справляться с большими объемами потока, а оцинкованная поверхность обеспечивает дополнительную защиту от коррозии в открытых или влажных средах.

Очистка сточных вод

Подходит для транспортировки сточных вод и связанных с ними трубопроводов предприятий, где влага и коррозионные загрязнения могут сократить срок службы незащищенной стали.

Фундаменты мостов и сваи

Спиральные трубы большого диаметра могут использоваться для фундаментных свай, опор берегов рек и других конструкций, где размер сечения и толщина стенок определяются инженерной нагрузкой и условиями установки.

Промышленные жидкостные системы

Используется для промышленных технологических жидкостей и вспомогательных трубопроводов, где проект допускает использование оцинкованной стали, а химическая среда совместима с системой защиты цинка.

Наружные и прибрежные металлоконструкции

Применимо к открытым трубопроводам, береговым опорным системам и трубопроводам, связанным с ветроэнергетикой. В условиях солевого тумана может потребоваться более толстое цинковое покрытие или дополнительная система защиты от коррозии.

Нагрев при низком давлении и применение, связанное с газом

Может рассматриваться как подходящая вспомогательная система низкого давления, если применимый стандарт проекта, требования совместимости среды и давления допускают использование оцинкованной спиральной трубы. Газовая служба всегда должна следовать установленному стандарту газопровода, а не полагаться только на цинкование.

Выбор проекта: распространенные ошибки при закупках

Для стандартного проекта муниципального водоснабжения или канализации практичной отправной точкой может стать Q235B с обычным цинковым покрытием и толщиной стенок 3–6 мм. Окончательный выбор должен соответствовать гидравлическому и структурному проекту.

Для сточных вод и промышленных сред рассмотрите возможность более толстого цинкового покрытия в диапазоне 180–275 г/м² и увеличьте толщину стенок там, где этого требуют внешние нагрузки или нагрузки под давлением.

Для прибрежных районов и мест с солеными туманами не указывайте просто стандартную оцинкованную трубу. Категория коррозии, цинковое покрытие, дополнительная система покрытия и ожидаемый срок службы должны рассматриваться вместе.

Для мостовых свай, береговых сооружений и фундаментных работ можно выбрать Q355B и более тяжелые секции стен, если этого требует расчет конструкции. Q345B также может быть доступен для проектов, которые специально требуют этого класса.

Для передачи под высоким давлением или на большие расстояния в заказе на поставку укажите неразрушающий контроль сварных швов, гидростатические испытания, размерные допуски и подготовку концов. Эти требования более важны, чем использование общего описания, такого как «спиральная труба для тяжелых условий эксплуатации».

Что следует проверить перед отправкой?

Профессиональная проверка горячеоцинкованной спиральной стальной трубы должна охватывать не только поверхность цинка.

Марку стали и информацию о плавке необходимо сверить с сертификатом на материал. Затем диаметр трубы, толщина стенки, округлость, длина и состояние концов должны быть проверены на соответствие спецификации покупки.

Спиральный сварной шов является еще одной важной точкой контроля. В зависимости от проекта могут быть включены визуальный осмотр, ультразвуковой контроль, радиографический контроль и гидростатический контроль. Для напорных трубопроводов метод контроля и критерии приемки должны быть согласованы до начала производства.

Оцинкованную поверхность следует проверить на наличие покрытия, видимых оголенных участков, чрезмерного отложения цинка и повреждений при обращении. Если труба будет разрезана, скошена или сварена после цинкования, поврежденные участки цинка следует отремонтировать с использованием соответствующей системы с высоким содержанием цинка.

Изготовление на заказ для поставки проекта

Труба может поставляться стандартными прямыми отрезками или обрабатываться в соответствии с монтажным чертежом.

Доступная обработка включает резку фиксированной длины, фаску на концах труб, сварку фланцев, закрытие концов, шлифовку и дополнительную антикоррозионную обработку. В проектах, в которых используются сборные секции труб, предоставление чертежей перед производством помогает сократить расходы на резку и сварку на месте.

Для оптовых заказов покупатели также могут указать разные диаметры, толщину стенок и длину в рамках одного и того же графика проекта. Это полезно для пакетов муниципальных трубопроводов, где магистральные линии, ответвления и структурные участки требуют разных спецификаций.

Срок службы зависит от покрытия и воздействия

Горячее цинкование позволяет существенно продлить срок защиты от коррозии по сравнению с незащищенной сталью, но срок службы зависит от окружающей среды, цинкового покрытия, водно-химического режима, состояния почвы, механических повреждений и технического обслуживания.

В качестве общего ориентира для поставляемой продукции ожидаемый срок службы может достигать 20+ лет в закрытых условиях, в то время как для наружного применения, подземных сооружений и сточных вод обычно рассматривается диапазон 10–15 лет при подходящих условиях. В проектах, подвергающихся воздействию сильного солевого тумана или агрессивных химикатов, следует использовать оценку коррозии для конкретного проекта, а не полагаться на фиксированный срок службы.

Упаковка для труб большого диаметра

Большие спиральные трубы требуют упаковки, которая защищает как тело трубы, так и оцинкованную поверхность во время погрузочно-разгрузочных работ и транспортировки.

Концы труб могут быть защищены ограждениями или защитными кольцами, а связанные в пучки трубы закрепляются стальными ремнями и при необходимости разделяются или амортизируются для уменьшения ударов и повреждений поверхности. Для экспортных поставок в зависимости от способа доставки могут быть добавлены водонепроницаемая упаковка и устойчивая погрузка.

Часто задаваемые вопросы

В1: В чем разница между горячеоцинкованной спиральной трубой и обычной антикоррозионной спиральной трубой?

Ответ: Обычная антикоррозионная труба обычно имеет внешнее покрытие, тогда как спиральная труба, оцинкованная горячим способом, использует металлургически связанное цинковое покрытие для защиты от коррозии. Выбор подходящей системы зависит от того, находится ли труба под открытым небом, закопана, погружена в воду или используется с определенной жидкостью.

В2: Можете ли вы производить спиральные стальные трубы DN200–DN3000?

А: Да. Поставляемый диапазон DN200–DN3000 с толщиной стенок 3,0–20 мм. Нестандартные диаметры, толщины стенок и фиксированные длины могут обсуждаться в соответствии с чертежами и требованиями проекта.

В3: Можно ли использовать оцинкованную спиральную трубу под землей?

Ответ: Его можно рассмотреть для подходящего применения в земле, но необходимо оценить химический состав почвы, влажность, дренаж, внешнюю нагрузку и требования к покрытию. Для агрессивных почвенных условий может потребоваться дополнительная система защиты от коррозии.

Вопрос 4: Подходит ли спиральная сварка для работы под давлением?

Ответ: Спиральношовные трубы могут быть изготовлены для работы под давлением, если марка стали, толщина стенки, процесс сварки и требования к контролю указаны соответствующим образом. Для напорных трубопроводов неразрушающий контроль сварных швов и гидростатические испытания должны быть подтверждены в спецификации на закупку.

В5: Может ли труба поставляться с фланцами?

А: Да. Сварка фланцев, обработка фасок, резка фиксированной длины и другая обработка торцов могут быть организованы перед отправкой в ​​соответствии с чертежами.

В6: Какое цинковое покрытие следует выбрать для прибрежных проектов?

Ответ: Более тяжелое покрытие в диапазоне 180–275 г/м² можно рассматривать для условий с более высокой коррозией, но прибрежные проекты следует оценивать с учетом фактического воздействия солевых брызг и требуемого срока службы. Дополнительное покрытие может быть целесообразным для суровых условий.

В7: Можно ли смешивать Q235B и Q355B в одном заказе?

А: Да. В зависимости от конструкции конструкции или трубопровода могут поставляться различные марки стали. Каждая спецификация должна быть четко указана в заказе на поставку и документации на материалы.

В8: Какие документы могут быть предоставлены для экспортных заказов?

Ответ: Сертификаты материалов, протоколы проверок и другие документы о качестве могут быть предоставлены в соответствии с требованиями заказа и проекта. По требованию покупателя также может быть организована проверка третьей стороной.

Массовые поставки и поддержка проектов

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. поддерживает оптовые заказы на спиральношовные стальные трубы для муниципальных, инфраструктурных, промышленных и зарубежных проектов. Покупатели могут предоставить для предложения список труб, чертежи или простой список спецификаций.

Для проектных заказов объем поставки может включать выбор марки стали, определение размеров труб, производство фиксированной длины, проверку сварных швов, цинкование, торцевую обработку, упаковку и координацию отгрузки. Это особенно полезно, когда необходимо реализовать несколько спецификаций труб в рамках одного графика проекта.
