Прецизионная стальная прямоугольная труба

Прецизионные стальные прямоугольные трубы разработаны для случаев, когда геометрия обычных квадратных или прямоугольных труб недостаточно точна для окончательной сборки.

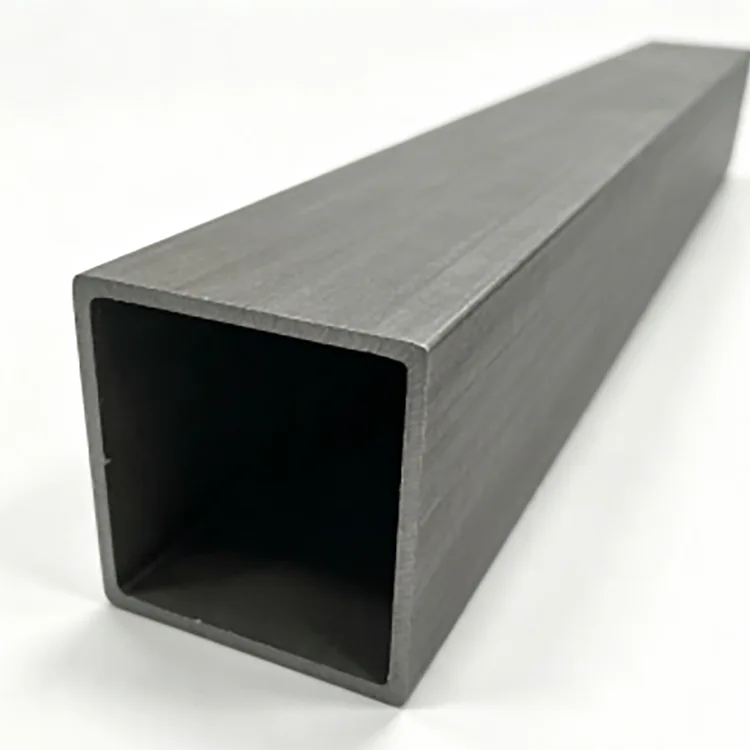

Вместо заметно закругленного угла секция имеет четкий угловой профиль под углом 90°. Это облегчает выравнивание соседних секций, сохранение прямых визуальных линий и контроль готовых размеров изготовленных рам.

Труба изготавливается из углеродистой стали Q235B или Q355B путем прогрессивной холодной формовки, высокочастотной сварки, калибровки, правки и точной резки. В производственном процессе основное внимание уделяется геометрии углов, постоянству толщины стенок, прямолинейности и контролю размеров, а не просто производству стандартного полого профиля.

Для внутренних структурных каркасов, оснований оборудования, витринных конструкций, стеллажей, перегородок и декоративных стальных конструкций этот профиль может уменьшить количество подгонок и корректировок поверхности, необходимых во время изготовления.

Технические характеристики

Почему важен угловой профиль 90°

Обычная полая секция обычно имеет закругленный внешний угол, создаваемый во время формовки. Этот радиус приемлем для многих конструктивных применений, но может стать неудобным, когда двум элементам необходимо близко соприкасаться или когда сам угол остается видимым после отделки.

Прямоугольный профиль предназначен для ситуаций, когда геометрия углов влияет на изготовление.

Лучшее выравнивание суставов

Определенный угловой профиль облегчает позиционирование трубы относительно другого прямого участка. Для рам, перегородок, конструкций оборудования и архитектурных стальных конструкций лучшее выравнивание может уменьшить необходимость в чрезмерных шлифовальных или шпаклевочных работах.

Постоянные размеры

Толщина стенок и размеры сечения контролируются во время формовки и калибровки. Постоянная геометрия особенно важна, когда труба обрабатывается автоматическим оборудованием для резки, сверления, сварки или сборки.

Более чистый законченный внешний вид

Для открытых стальных рам и декоративных конструкций прямые края и контролируемые углы создают более четкие визуальные линии после окраски или порошкового покрытия.

Подходит для вторичной переработки.

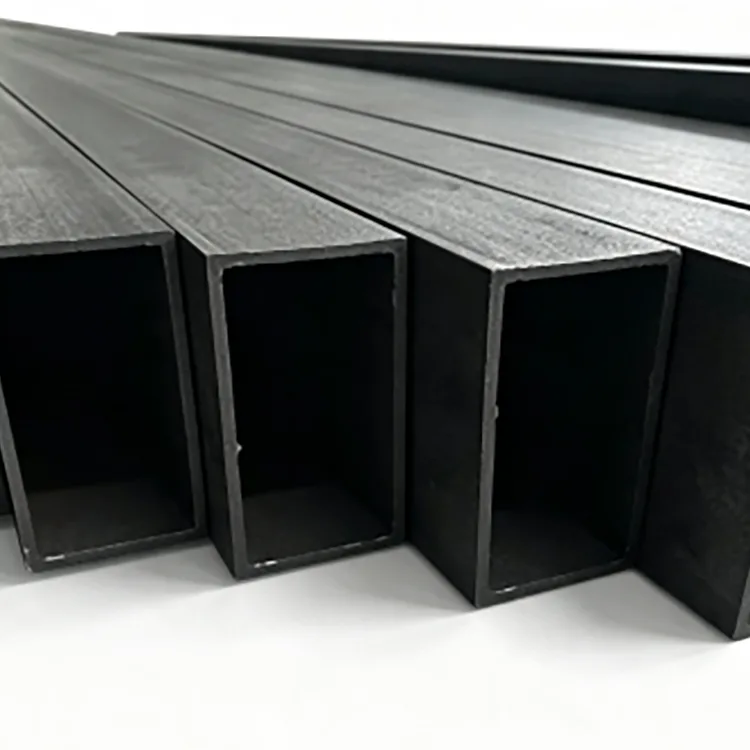

Черная стальная поверхность поставляется без оцинкованного покрытия, что делает ее подходящей для проектов, требующих собственной окраски, порошкового покрытия, термообработки или другой обработки поверхности.

Производственный процесс

Производственный маршрут спроектирован с учетом контроля размеров, а не просто формирования из стали полой секции.

1. Выбор и подготовка стальной рулонной стали

Сталь Q235B или Q355B выбирается в зависимости от требуемого класса прочности и применения. Поступающий материал проверяется перед формовкой, чтобы уменьшить различия в толщине и механических свойствах между производственными партиями.

2. Подготовка полосы и выравнивание.

Стальная полоса выравнивается и подготавливается к непрерывному формованию. Правильное состояние полосы важно, поскольку остаточная деформация может позже повлиять на точность углов и прямолинейность.

3. Прогрессивная холодная штамповка

Полоса проходит несколько стадий формования вместо того, чтобы придавать окончательную форму за одну операцию.

Последовательность формования постепенно создает квадратное или прямоугольное сечение, контролируя при этом геометрию углов. Это ключевой этап для достижения определенного прямоугольного профиля.

4. Высокочастотная сварка

После сближения кромок полосы высокочастотной индукционной сваркой формируется продольный шов.

Условия сварки контролируются в зависимости от толщины материала и скорости производства. Качество сварного шва важно, поскольку чрезмерное тепловложение, недостаточное проваривание или плохая подготовка кромок могут повлиять на готовую трубу.

5. Выбор размера и выпрямление

После сварки труба проходит через калибровочное и правильное оборудование для контроля ее окончательных размеров и общей прямолинейности.

Этот этап особенно важен для прецизионного изготовления, поскольку даже правильно сформированное поперечное сечение может создать проблемы при сборке, если готовая труба будет иметь чрезмерное отклонение по длине.

6. Точная резка и обработка концов.

Готовая труба разрезается на стандартную длину 6 м или на длину от 3 до 12 м по индивидуальному заказу.

Точная резка, снятие фасок, удаление заусенцев, фасок и сверление могут быть организованы в соответствии с требованиями производства.

7. Проверка и упаковка

Перед упаковкой готовые трубы проверяются на размеры, толщину стенок, геометрию углов, прямолинейность, состояние сварных швов, качество поверхности и точность резки.

Способ упаковки выбирается в зависимости от размера тубы, количества заказа, способа транспортировки и условий разгрузки клиента.

Заводской контроль качества

Для прецизионных полых профилей контроль размеров так же важен, как и базовая марка стали.

Во время производства контроль качества сосредотачивается на моментах, которые могут напрямую повлиять на изготовление:

● Проверка материала: марка Q235B или Q355B проверяется на соответствие требованиям заказа.

● Толщина стенки: Фактическая толщина контролируется для соблюдения указанного допуска ±0,1 мм.

● Размеры сечения: внешние размеры проверяются после определения размеров, а не зависят только от настроек формовочной машины.

● Геометрия угла: профиль 90° и вертикальность угла проверяются на предмет отклонения от формы.

● Прямолинейность: готовые детали проверяются на предмет изгиба или деформации, которые могут повлиять на сборку рамы.

● Состояние сварного шва: продольный высокочастотный сварной шов контролируется на наличие видимых дефектов и однородность формы.

● Качество концов: концы проверяются после резки, снятия фаски или удаления заусенцев.

● Согласованность партий: производственные образцы сравниваются на протяжении всей партии, чтобы уменьшить различия в размерах между партиями.

Для проектов с более строгими требованиями к контролю можно организовать протоколы проверки размеров и проверку третьей стороной в соответствии со спецификацией заказа.

Q235B или Q355B: какой выбрать?

Марку материала следует выбирать в соответствии с фактической нагрузкой на конструкцию, а не просто выбирать более высокую марку.

Для несущих конструкций окончательный выбор материала должен соответствовать структурному расчету, нормам проектирования, методу соединения и требуемому коэффициенту безопасности.

Основные приложения

Внутренние стальные конструкции

Используется для внутренних мезонинных рам, перегородок, опорных конструкций потолка, выставочных конструкций и других стальных конструкций, где важны точность размеров и внешний вид.

Рамы для оборудования и машин

Геометрия контролируемого сечения полезна для корпусов средств автоматизации, оснований машин, опор конвейеров, конструкций приборов и сборных корпусов оборудования.

Архитектурно-декоративные стальные конструкции

Подходит для интерьеров отелей, выставочных залов, коммерческих помещений, элементов лестниц, декоративных рам и архитектурных стальных конструкций, требующих чистых прямых линий.

Складские стеллажи и промышленные платформы

Секции Q235B или Q355B можно выбрать в соответствии с требованиями к нагрузке для складских стеллажей, рабочих станций, промышленных платформ и конструкций поддержки оборудования.

Нестандартное изготовление

Нестандартные размеры, фиксированные длины, отверстия, фаски, фаски и другие операции обработки могут быть выполнены при интеграции трубы в сборную сборку.

Прецизионная стальная прямоугольная труба в сравнении с обычной полой секцией

Основное преимущество заключается не в том, что трубка заменяет все обычные полые секции. Дело в том, что более контролируемый угол и размерный профиль могут быть полезны там, где точность изготовления и законченный внешний вид являются частью требований проекта.

Черная стальная поверхность и вторичная отделка

Стандартное изделие поставляется из черной стали без покрытия.

Эту конфигурацию часто выбирают, когда заказчик планирует провести обработку поверхности после изготовления. В зависимости от проекта доступные отделочные процессы могут включать в себя:

● Живопись

● Порошковая покраска

● Завершение выпечки.

● Цинкование

● Другие указанные антикоррозионные обработки.

Перед нанесением покрытия поверхность должна быть тщательно очищена и подготовлена ​​в соответствии с выбранной системой покрытия. Для проектов, подверженных воздействию влаги, атмосферных воздействий, соляных брызг или агрессивных сред, следует использовать подходящую систему защиты от коррозии, а не использовать необработанную черную сталь.

Пользовательская обработка

Трубы могут поставляться в соответствии с требованиями производителя, а не только стандартной длиной 6 м.

Доступные варианты включают в себя:

● Резка фиксированной длины 3–12 м.

● Точная резка

● Снятие фаски

● Удаление заусенцев

● Снятие фасок

● Предварительное сверление

● Повторное покрытие или цинкование.

● Индивидуальные размеры секций.

● Толщина стенок по индивидуальному заказу.

● Специальная обработка по чертежам

Для составления предложения покупатели должны предоставить требуемый размер сечения, толщину стенок, марку материала, количество, длину, обработку поверхности и любые чертежи механической обработки.

Информация о закупках и поставках

Для заказов на проектирование и изготовление наиболее важными спецификациями, которые необходимо подтвердить перед покупкой, являются не только внешние размеры.

Покупатели должны указать:

1.Размер секции: квадратный или прямоугольный.

2. Толщина стенки: требуемая толщина и допуск.

3. Марка стали: Q235B или Q355B.

4.Длина: стандартная 6 м или фиксированная длина от 3 до 12 м.

5. Требование к углу: необходимая геометрия 90° и допуск.

6.Поверхность: черная сталь или вторичная обработка поверхности.

7. Обработка: резка, сверление, снятие фасок, снятие фасок или удаление заусенцев.

8. Проверка: стандартная заводская проверка или дополнительная проверка третьей стороной.

В повторяющихся проектах сохранение одного и того же сорта материала, размеров сечения, толщины стенок, метода обработки и требований к контролю помогает поддерживать согласованность между партиями.

Зачем покупать прецизионную стальную прямоугольную трубу у Rongheng?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. управляет международной платформой продаж при поддержке Tianjin Gefu Steel, интегрируя ресурсы производства стали с экспортными поставками.

Компания расположена в промышленной зоне Дацючжуан в Тяньцзине, одном из крупнейших районов производства стали в Китае. В ассортимент продукции входят стальные трубы, полые профили, стальные профили, оцинкованные изделия и изделия для фотоэлектрического монтажа.

Для оптовых проектов Rongheng поддерживает индивидуальные размеры, поставку фиксированной длины, вторичную обработку, требования OEM/ODM и проверку на основе проекта. Годовой объем производства и продаж стали группы превышает 1,3 миллиона тонн, что обеспечивает поддержку контейнерных и оптовых закупок машиностроения.

Для более крупных заказов планирование производства и доставки обычно организуются в соответствии со спецификацией, количеством, требованиями к обработке и условиями проверки.

Часто задаваемые вопросы

Вопрос 1. В чем разница между прецизионной стальной прямоугольной трубой и обычной квадратной трубой?

Основное отличие заключается в геометрии углов и требованиях к контролю размеров. Обычные квадратные трубы обычно имеют закругленные углы, в то время как этот продукт имеет более четкий угловой профиль 90° для применений, где важны выравнивание стыков и внешний вид.

В2. Трубка бесшовная?

Нет. Это сварной полый профиль, изготовленный методом прогрессивной холодной штамповки с последующей высокочастотной сваркой. Поэтому ее не следует описывать как бесшовную трубку.

Вопрос 3. Можно ли покрасить черную стальную трубу или нанести порошковое покрытие?

Да. Непокрытую поверхность из черной стали можно подготовить к покраске, порошковому покрытию, термообработке или другой специальной обработке поверхности. Перед нанесением покрытия необходима надлежащая очистка и подготовка поверхности.

Вопрос 4. Будет ли черная сталь ржаветь при хранении?

Да. Необработанная углеродистая сталь может окисляться под воздействием влаги. Рекомендуется хранить в сухом помещении, а перед обработкой поверхности трубки следует защищать от дождя, конденсата и продолжительной влажности.

Вопрос 5. Должен ли я выбрать Q235B или Q355B?

Q235B подходит для многих обычных внутренних рам, конструкций оборудования и декоративных целей. Q355B следует учитывать, когда конструкция конструкции требует более высокой прочности материала или когда применение связано с более тяжелыми нагрузками.

Вопрос 6. Какой длины вы можете поставить?

Стандартная длина 6 м. Фиксированная длина по индивидуальному заказу от 3 до 12 м может быть изготовлена ​​в соответствии с требованиями заказа.

Вопрос 7. Можете ли вы разрезать, просверлить, снять фаску или скосить трубу перед поставкой?

Да. Точная резка, сверление, снятие фасок, удаление заусенцев и фасок могут быть организованы в соответствии с чертежами или требованиями обработки.

Вопрос 8. Какая информация необходима для предложения?

Пожалуйста, укажите размеры сечения, толщину стенок, марку материала, количество, необходимую длину, обработку поверхности и любые дополнительные требования к механической обработке. Чертежи рекомендуются к нестандартной обработке.

Вопрос 9. Подходит ли этот продукт для наружного применения?

Стандартную версию из черной стали не рекомендуется использовать в течение длительного времени на открытом воздухе без защиты от коррозии. Для наружных, влажных, прибрежных или агрессивных сред следует рассмотреть возможность использования оцинкованной или иной защищенной стали.

Вопрос 10. Можете ли вы предоставить индивидуальные размеры?

Да. В дополнение к заявленному ассортименту квадратных и прямоугольных труб, в соответствии с требованиями проекта могут быть обсуждены индивидуальные размеры, толщина стенок, длина, механическая обработка и обработка поверхности.
