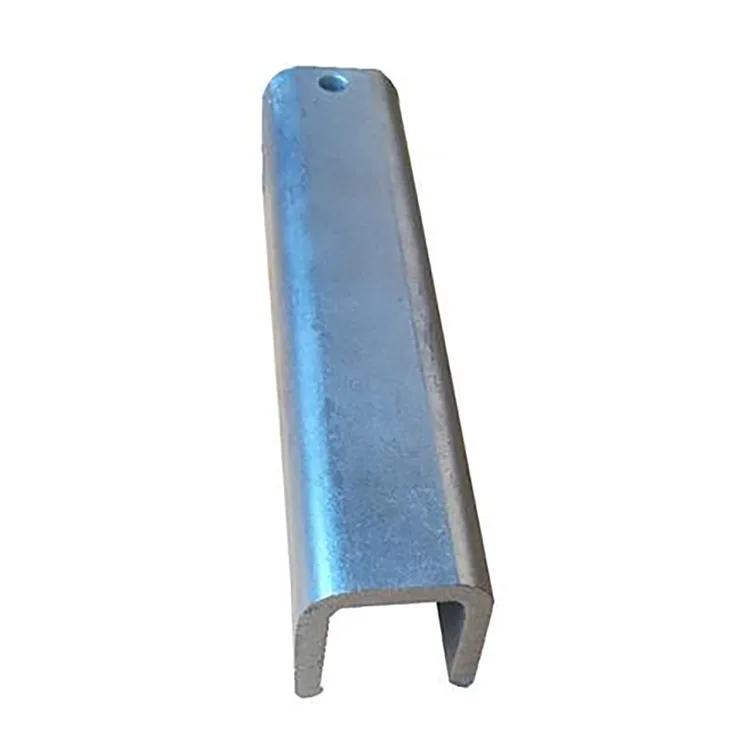

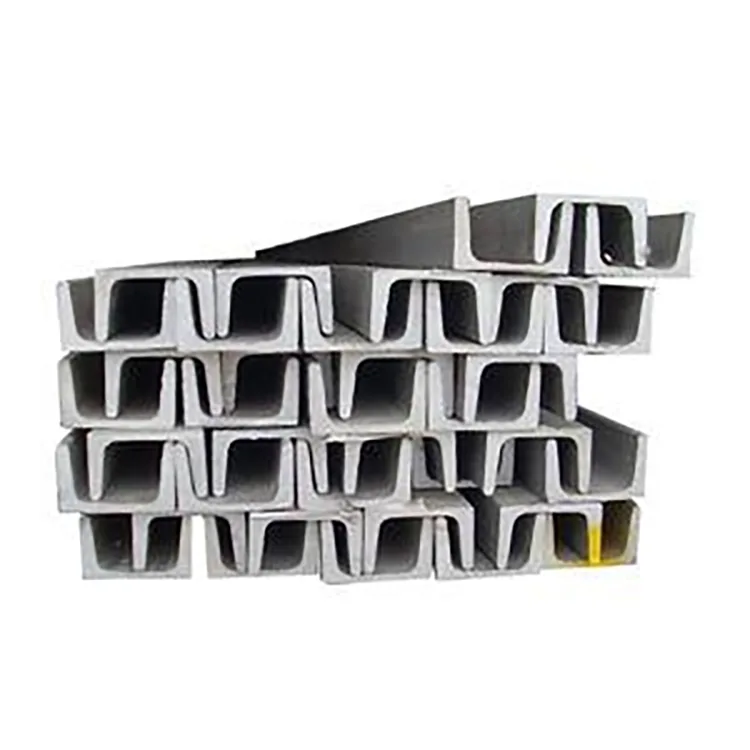

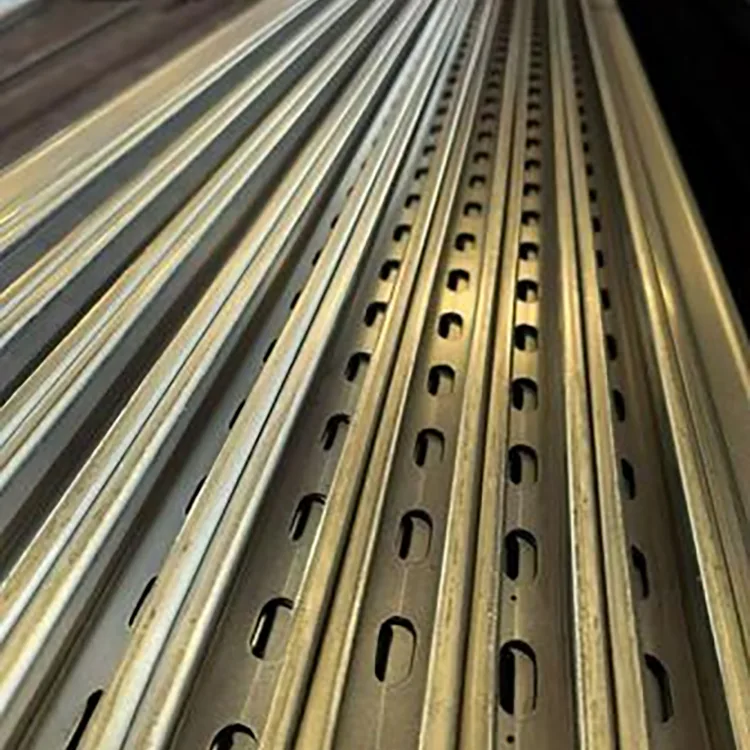

Оцинкованный U-образный канал

Оцинкованный U-образный профиль выбирается, когда для проекта требуется открытая стальная секция для крепления, позиционирования или поддержки компонентов на открытом воздухе, а не закрытая труба или обычный C/Z-прогон.

U-образный профиль образует сплошное основание и боковые фланцы для болтового крепления, зажима и соединения. Он обычно используется для оснований оборудования, опор труб, фотоэлектрических конструкций, наружных рам, встроенных опор и муниципальных установок.

Важна последовательность изготовления. Стальную полосу сначала прокатывают в требуемый U-образный профиль, после чего следует резка и штамповка. Готовая секция затем подвергается предварительной химической обработке и горячему цинкованию. Такой подход позволяет избежать сгибания оцинкованной полосы до окончательной формы и обеспечивает цинковую защиту сформированной секции, включая внутреннюю часть U-образного профиля.

Для проектов на открытом воздухе правильная комбинация — это не просто «толще цинка = лучше». Размер секции, марку стали, толщину стенки, структурную нагрузку, окружающую среду и ожидаемый срок службы следует учитывать вместе.

Раздел Геометрия имеет значение

Основным преимуществом U-образного канала является его открытая геометрия.

Нижняя часть обеспечивает сплошную опорную поверхность, а два боковых фланца можно использовать для болтовых соединений, зажимов, кронштейнов и позиционирующих компонентов. Это делает его полезным, когда установщикам необходим доступ к соединению с открытой стороны.

По сравнению с сечением C или Z, U-образный канал, как правило, более удобен для оснований оборудования, опор труб и позиционирующих конструкций. Секции C и Z чаще выбираются в соответствии с их структурным поведением в качестве прогонов или элементов каркаса.

Таким образом, для проекта, включающего фотоэлектрическое оборудование, наружные трубопроводы или опоры машин, U-образное сечение может снизить потребность в дополнительных сборных кронштейнах.

Технические характеристики

Почему сначала формируют, а потом гальванизируют?

Для этого типа продукции формовка и большая часть изготовления должны быть завершены до горячего цинкования.

Маршрут производства:

Проверка стальной полосы → Правка → Профилирование U-образного профиля → Резка с ЧПУ → Штамповка и обработка углов → Правка → Обезжиривание → Травление → Флюсование → Сушка → Горячее цинкование → Охлаждение/пассивация → Проверка цинка → Окончательная проверка → Упаковка

Эта последовательность позволяет производителю контролировать окончательные размеры U-образного профиля перед цинкованием.

Это также означает, что отверстия, углы и внутренняя часть формованного профиля рассматриваются как часть готовой секции, а не полагаются на покрытие, которое должно выдерживать последующие операции формования.

После цинкования следует избегать ненужного изгиба или тяжелой формовки. Если материал необходимо сваривать или резать на рабочей площадке, поврежденный участок цинка следует очистить и отремонтировать с помощью соответствующего покрытия с высоким содержанием цинка.

Выбор цинкового покрытия

Цинковое покрытие должно соответствовать реальной коррозионной среде.

Толщина 85 мкм+ подходит в качестве исходной спецификации для обычного наружного применения во внутренних районах, где воздействие относительно умеренное.

Покрытие толщиной 120–180 мкм можно рассматривать для влажных заводов, сельскохозяйственных и животноводческих объектов, прибрежных сооружений и других мест с более устойчивой влажностью.

Более тяжелое покрытие толщиной 200–275 мкм предназначено для проектов с более сильным коррозионным воздействием, таких как прибрежные районы, порты, химические предприятия и сточные воды. Точные требования к покрытию все равно должны быть подтверждены с учетом категории коррозии проекта и применимых спецификаций.

Более толстый слой цинка не компенсирует заниженный размер стального сечения. Защита от коррозии и конструкция конструкции должны оцениваться отдельно.

Q235B или Q355B?

Марка стали должна соответствовать структурной нагрузке, а не требованиям по цинку.

Q235B — практичный выбор для обычных опор оборудования, наружных кронштейнов, опор труб, вспомогательных фотоэлектрических конструкций и общего муниципального применения.

Q355B лучше подходит для применений с более высокими нагрузками, таких как большие базы оборудования, более тяжелые опорные конструкции, условия сильного ветра или снега, а также проекты, в которых конструкция конструкции требует использования более прочной стали.

В поставляемом ассортименте продукции Q355B описывается как обеспечивающий примерно на 30 % большую грузоподъемность при том же размере сечения в применимых расчетных условиях. Это следует рассматривать как сравнение проекта/проекта, а не как универсальное правило замены; последний участок следует проверить на инженерную нагрузку.

Размер U-образного канала и толщина стенки

Диапазон U80–U300 позволяет адаптировать секцию к различным опорным нагрузкам.

U80–U120 можно использовать для опор легких труб, кронштейнов для небольшого оборудования, компонентов позиционирования и вспомогательных тепличных конструкций.

U140–U200 охватывает множество основных применений наружной поддержки, включая вспомогательные фотоэлектрические конструкции, основания оборудования и муниципальные установки.

U220–U300 больше подходит для более тяжелых баз оборудования, более крупных опорных конструкций и проектов, требующих большей пропускной способности секций.

По толщине стены:

1,2–1,4 мм: кронштейны для легких условий эксплуатации, позиционирующие элементы и неосновные опоры.

1,5–2,0 мм: общий диапазон для наружных опорных конструкций и оснований оборудования.

2,2–3,0 мм: более тяжелые нагрузки, большие опоры, районы с сильным ветром/снегопадом и применения, требующие большей устойчивости к деформации.

Окончательную толщину следует рассчитывать исходя из фактического пролета, способа соединения и приложенной нагрузки.

Приложения

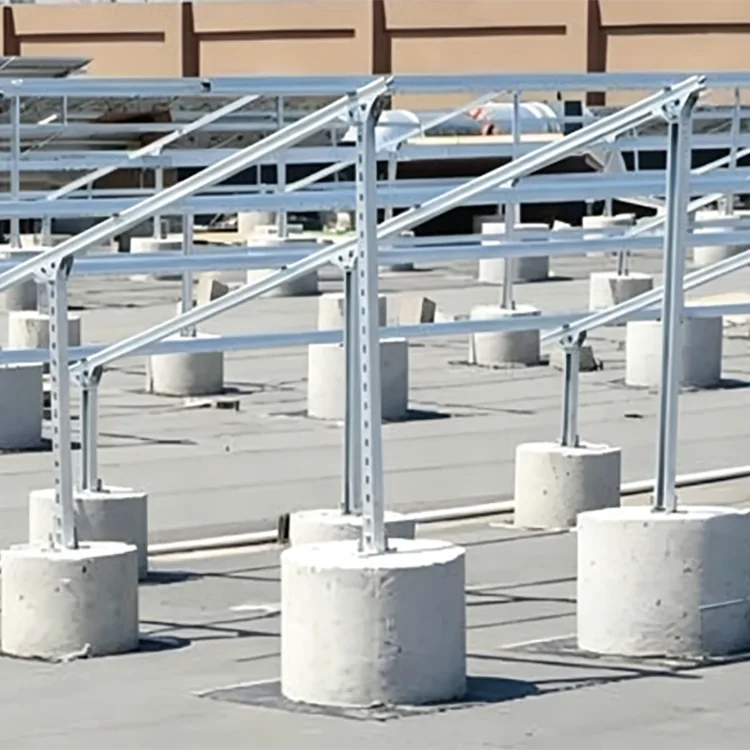

Фотоэлектрические и ветроэнергетические конструкции

Оцинкованные U-профили можно использовать для оснований оборудования, крепежных элементов, позиционирующих конструкций и вспомогательных опор в наружных установках возобновляемой энергии. Если в проекте предусмотрен 25-летний срок проектирования, цинковое покрытие следует выбирать в соответствии с фактическим воздействием окружающей среды, а не указывать одно и то же покрытие для каждого места.

Прибрежные и портовые территории

Соляные брызги и постоянная влажность ускоряют коррозию открытой стали. U-образные оцинкованные профили с более тяжелым покрытием можно использовать для опор наружного оборудования, закладных оснований и крепежных конструкций, где подходящая геометрия сечения.

Животноводство и сельскохозяйственные объекты

Системы вентиляции, трубопроводы, опоры оборудования и конструкции теплиц могут подвергаться воздействию повышенной влажности и атмосферы, содержащей аммиак. В таких условиях оцинкованная сталь обеспечивает лучшую защиту от коррозии, чем незащищенная черная сталь.

Химические и очистные сооружения

Опоры оборудования, конструкции для крепления труб и наружные рамы могут быть подвергнуты горячему цинкованию там, где окружающая среда совместима с оцинкованной сталью. При высокоагрессивном химическом воздействии полная система защиты от коррозии должна подбираться в соответствии с химической средой.

Муниципальные наружные конструкции

Область применения включает в себя основания ограждений, опоры для освещения, конструкции для крепления дорожного оборудования, ландшафтные рамы и другие стальные компоненты для наружного применения.

Заводские наружные опоры

Его можно использовать для открытых трубопроводов, опор оборудования, внешних крепежных конструкций и опор инженерных коммуникаций вокруг промышленных предприятий.

Два типичных применения проекта

Прибрежный индустриальный парк

Для проекта поддержки оборудования на открытом воздухе примерно в 2 км от береговой линии в качестве опор оборудования и встроенных оснований был выбран оцинкованный U-образный профиль Q355B с цинковым покрытием толщиной 220 мкм. Более тяжелое покрытие было выбрано из-за воздействия солевого тумана, а более прочная сталь использовалась для обеспечения требований к структурной нагрузке. U-образный профиль также упростил размещение оборудования и болтовые соединения.

Модернизация животноводческого комплекса

Крупному свиноводческому и птицеводческому комплексу потребовались устойчивые к коррозии опоры для оборудования и трубопроводов в условиях повышенной влажности и воздействия аммиака. В качестве несущих конструкций и крепежных элементов использовались оцинкованные U-образные профили Q235B. Открытый профиль обеспечивает удобную установку и регулировку, а оцинкованная поверхность снижает необходимость повторной антикоррозионной обработки.

Где оцинкованный U-образный канал — не лучший выбор

U-образный швеллер не должен автоматически заменять все остальные стальные секции.

Для прогонов крыши секции C или Z могут обеспечить более подходящую структурную конфигурацию.

Для закрытых элементов конструкции, где важно сопротивление кручению, закрытая геометрия или внешний вид, предпочтительными могут быть квадратные или прямоугольные полые профили.

Для сухих внутренних помещений U-образный швеллер холодной штамповки без покрытия может быть более экономичным, если не требуется защита от коррозии.

В условиях высокоагрессивной химической среды горячее цинкование само по себе может не обеспечить необходимой защиты. Перед выбором материала следует проанализировать химическую среду, концентрацию, температуру и время воздействия.

Оцинкованный U-образный канал против черного U-образного канала

Базовая геометрия U-образного сечения может остаться прежней, но условия применения будут другими.

Контроль качества перед поставкой

Проверка должна охватывать как стальной профиль, так и качество цинкования.

Перед оцинковкой U-профиль проверяют на размеры сечения, прямолинейность, скручивание, положение отверстий и точность резки. Это важно, поскольку цинковое покрытие не устраняет размерные проблемы, возникающие при профилировании.

После цинкования инспекторы проверяют поверхность на наличие оголенных участков, чрезмерного отложения цинка, шелушения, растрескивания и других видимых дефектов. Толщину цинкового покрытия можно измерить согласно согласованному методу контроля.

Для проектных заказов в соответствии с требованиями покупателя могут быть предоставлены сертификаты на материалы, протоколы контроля размеров, результаты контроля цинкового покрытия и другая документация по качеству.

Обработка и изготовление на заказ

U-образный профиль может поставляться в виде стандартного прямого участка или подвергаться обработке перед цинкованием.

Типичные операции по индивидуальному заказу включают резку фиксированной длины, штамповку, резку углов, позиционирование отверстий и изготовление нестандартных профилей. Выполнение этих операций перед цинкованием помогает защитить обработанные участки окончательным цинковым покрытием.

Для более крупных проектов покупатели должны предоставить чертеж сечения вместе с расположением отверстий, необходимой длиной, маркой стали, толщиной стенки и средой коррозии. Это позволяет производителю указывать готовую спецификацию, а не только необработанный U-образный профиль.

Контрольный список закупок

Прежде чем разместить заказ, подтвердите следующие пункты:

1.Размер сечения U: U80–U300 или размер, определяемый проектом.

2. Марка стали: Q235B или Q355B.

3. Толщина стены: в зависимости от структурной нагрузки и пролета.

4.Цинковое покрытие: 85 мкм+, 120–180 мкм или 200–275 мкм в зависимости от воздействия.

5. Схема расположения отверстий: диаметр, расстояние и положение, если требуется предварительная перфорация.

6.Длина: стандартная или фиксированная длина, зависящая от проекта.

7. Применимый стандарт: текущая спецификация проекта и требуемый стандарт цинкования.

8. Документы о проверке: сертификат материала, отчет о проверке размеров и отчет о цинковом покрытии, где это необходимо.

Этой информации достаточно, чтобы избежать самой распространенной ошибки при покупке: сравнивать оцинкованные швеллеры только по цене за тонну, игнорируя марку стали, толщину стенок и цинковое покрытие.

Часто задаваемые вопросы

В1: Можно ли оцинковать внутреннюю часть U-образного канала?

Да. Изделие сначала формуется, а затем подвергается горячему цинкованию, поэтому U-образный профиль оцинковывается как готовый профиль. Фактическое покрытие покрытия должно быть проверено в соответствии с согласованными требованиями проверки.

В2: Почему предпочтительнее формовать перед цинкованием?

Это позволяет избежать механического придания готовому цинковому покрытию окончательной U-образной формы. Операции по резке, штамповке и основной формовке могут быть выполнены до начала цинкования с последующей окончательной антикоррозионной обработкой.

В3: Повредит ли сварка оцинкованное покрытие?

На цинковое покрытие вокруг сварного шва влияет тепло сварки. После сварки участок следует очистить и отремонтировать соответствующим цинковым покрытием.

В4: Можно ли использовать канал U для 25-летних фотоэлектрических проектов?

Его можно использовать там, где секция и система защиты от коррозии соответствуют требованиям проекта. Для прибрежных или сильнокоррозионных объектов следует рассмотреть возможность использования более толстого цинкового покрытия и, возможно, дополнительной защитной системы.

В5: Что лучше для использования на открытом воздухе: Q235B или Q355B?

Ни одна из оценок не является универсально лучшей. Q235B подходит для многих конструкций с нормальной нагрузкой, а Q355B выбирается, когда требуется более высокая прочность конструкции. Оценка должна соответствовать инженерному расчету.

В6: В чем разница между каналом U и каналом C?

U-образный канал обычно используется для оснований, крепления, позиционирования и опорных конструкций, где его открытый профиль удобен для соединений. Швеллер C чаще используется в качестве несущего каркаса или секции прогона. Правильный выбор зависит от пути нагрузки и конструкции подключения.

В7: Можно ли изготовить U-образные каналы нестандартных размеров?

Да. Нестандартные размеры секций, толщина стенок, длина и расположение отверстий могут обсуждаться на основе чертежей и требований проекта.

В8: Подходит ли оцинкованный U-образный канал для прибрежных районов?

Да, при условии, что цинковое покрытие и структурные характеристики выбраны с учетом реальной коррозионной среды. В случае сильного воздействия солевого тумана можно рассмотреть более тяжелое покрытие, например 200–275 мкм, вместе с требованиями проекта по защите от коррозии.
