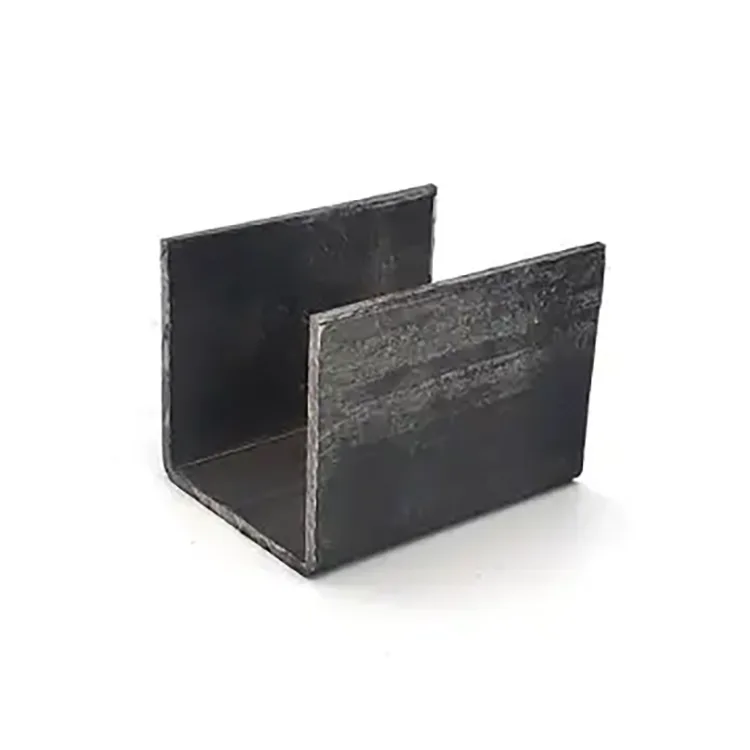

Холодноформованный U-образный канал

Холодноформованный U-образный швеллер разработан для проектов, в которых традиционные стальные швеллеры слишком тяжелы и дороги, а квадратные или прямоугольные трубы более дороги или менее удобны для крепления и позиционирования. Изготовленная из качественной стальной полосы методом холодной штамповки при комнатной температуре, эта секция имеет регулярный U-образный паз, открытый доступ и точное позиционирование.

По сравнению с профилями C и Z, которые в основном используются в качестве прогонов кровли и стен, стальной швеллер U лучше подходит для опор, крепежных каналов, оснований оборудования, закладных деталей, опор труб, направляющих конструкций и каркасов ограждений. Открытая канавка также делает его удобным для крепления болтами, зажима, направления и позиционирования во время установки.

По этой причине он особенно подходит для сухих закрытых цехов, закрытых заводов и других неагрессивных сред без дождя, солевых брызг или воздействия кислот и щелочей, особенно там, где необходимо контролировать стоимость материалов и эффективность установки.

Технические характеристики

Стандартный производственный процесс

Производство начинается с входного контроля стального рулона, за которым следует автоматическое выравнивание и правка для снятия напряжения в материале. Затем полоса проходит через несколько станций профилирования, чтобы постепенно создать U-образный профиль, после чего следует точная калибровка, резка фиксированной длины с сервоприводом с ЧПУ и дополнительная автоматическая штамповка или резка углов.

Готовые профили снова выпрямляются перед полным визуальным и размерным контролем, упаковкой и хранением.

Проверка рулонной стали → правка и правка → прогрессивная холодная формовка → калибровка U-образного профиля → резка фиксированной длины на станке с ЧПУ → штамповка/резка углов → вторичная правка → размерный и визуальный контроль → связывание и хранение

В отличие от горячекатаных профилей, в этом процессе не используется стадия высокотемпературной прокатки. Это позволяет контролировать размеры профиля, прямолинейность, положение отверстий и геометрию кромки во время непрерывной формовки, что полезно для проектов, требующих точной сборки.

Что отличает U-образную сталь

Легкая конструкция с более низкой общей стоимостью

Холодная штамповка увеличивает прочность стали за счет наклепа, что позволяет использовать секцию с более тонкими стенками вместо более тяжелого традиционного швеллера в подходящих применениях. Результатом является снижение расхода стали и снижение затрат на транспортировку, подъем и установку.

В типичных применениях легких и средних опор конструкция, полученная холодной штамповкой, может быть более чем на 30 % легче традиционной швеллерной стали, что помогает снизить затраты на материалы, транспортировку и рабочую силу.

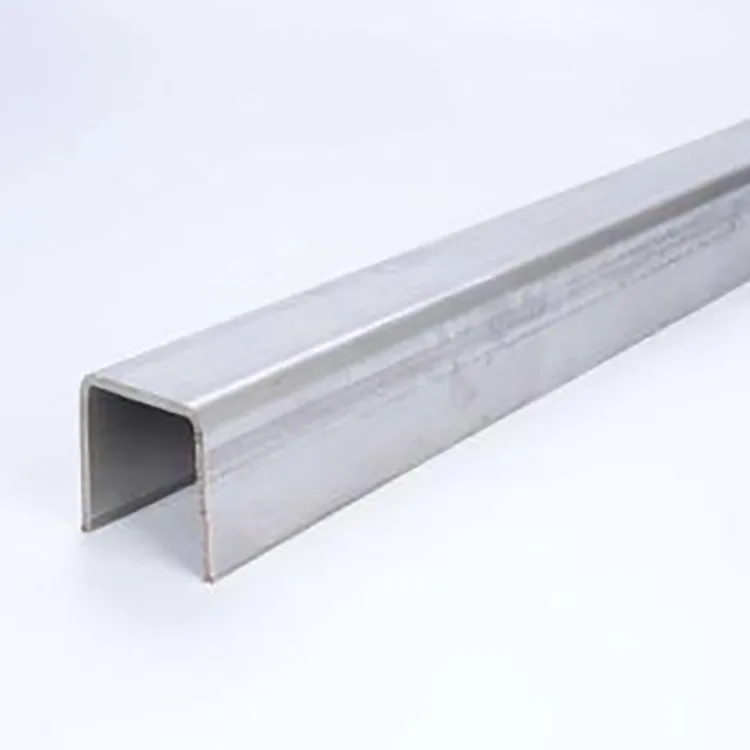

U-образная канавка для фиксации и позиционирования

Открытое П-образное сечение – одно из главных его практических преимуществ. Он обеспечивает удобную поверхность для фиксации пазов, направления, ограничения, позиционирования оборудования, зажима труб и встраиваемых конструкций.

Здесь также сечение отличается от стали C и Z. Профили C и Z обычно выбираются для прогонов, тогда как стальной U-образный швеллер чаще используется там, где сам профиль должен выполнять функцию опоры, основания, направляющего или крепежного канала.

Точность размеров при прямой сборке

Профили формируются на автоматической линии профилирования и проходят процессы калибровки и правки. Это помогает поддерживать постоянные размеры сечения, прямые края и контролируемое скручивание.

Целью проектов, в которых используются предварительно перфорированные отверстия или элементы фиксированной длины, является поставка компонентов, которые можно будет собирать непосредственно, а не многократно резать или исправлять на месте.

Легкая резка, сварка и сверление

Поверхность натуральной черной стали не имеет оцинкованного покрытия, которое необходимо учитывать при резке или сварке. Материал можно разрезать, сверлить, сваривать или согнуть в соответствии с требованиями производства.

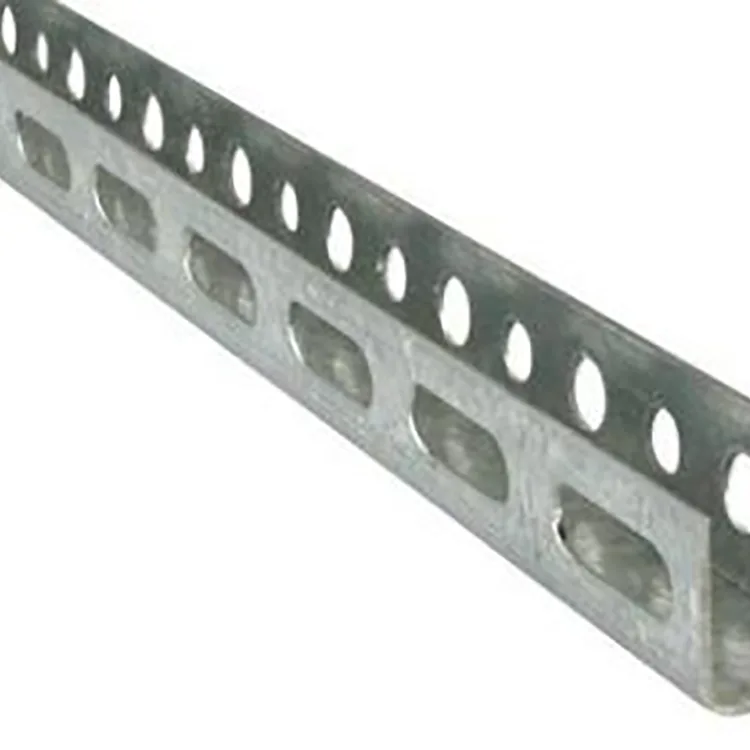

Предварительно перфорированные отверстия, пазы, угловые вырезы и секции фиксированной длины также могут быть изготовлены перед отправкой, что снижает объем обработки на месте, необходимой для проектов реконструкции и поддержки оборудования.

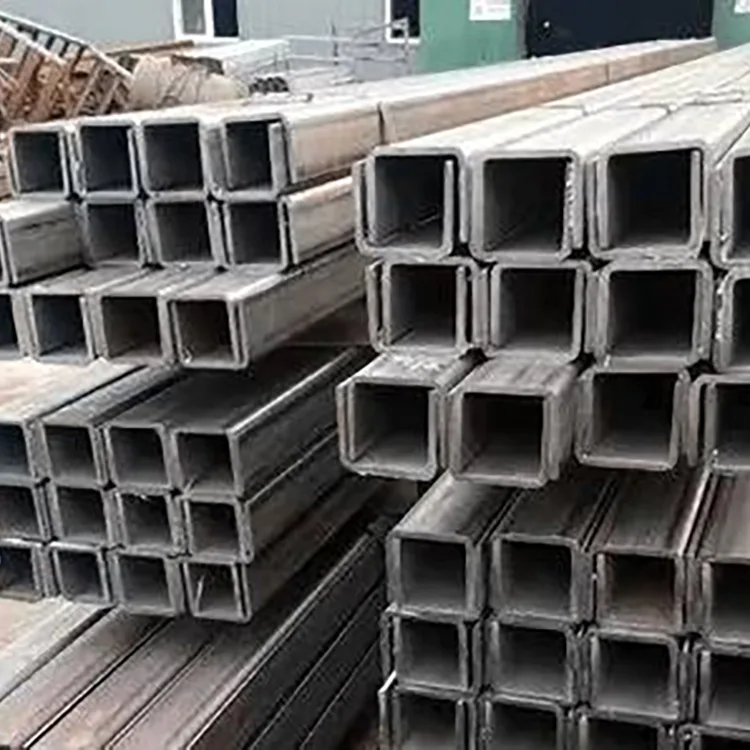

Чистая секция и регулярный внешний вид

Правильно сформированный U-образный профиль имеет плоскую поверхность, правильные края и последовательную геометрию. После сборки компоненты сохраняют ровные зазоры и аккуратный внешний вид, что делает их пригодными не только для функциональных стальных конструкций, но и для видимых внутренних конструкций, мастерских, выставочных или выставочных залов.

Решение типичных проблем проекта

Снижение затрат на материалы и установку:

Тонкостенная конструкция, полученная методом холодной штамповки, позволяет снизить вес более чем на 30% по сравнению с традиционной швеллерной сталью, что позволяет снизить затраты на транспортировку, подъем и рабочую силу.

Меньше исправлений сайта:

Профилирование и правка валков с ЧПУ обеспечивают постоянство размеров и прямолинейность, помогая сократить объем работ по резке, сверлению и корректировке после поставки.

Более быстрая установка:

Стандартный U-образный паз можно использовать непосредственно для фиксации, направления, поддержки и позиционирования. Благодаря предварительно пробитым отверстиям или пазам многие компоненты можно собрать без дополнительного изготовления на месте.

Лучше подходит для легких конструкций:

Холодная закалка повышает прочность формованного профиля, делая его пригодным для изготовления опор легкой и средней нагрузки, кронштейнов оборудования, трубных опор и ограждающих конструкций при правильном подборе профиля по нагрузке.

Реальные приложения для проектов

Пример 1: Система поддержки оборудования для умного производственного цеха

Проект предусматривал создание современного интеллектуального производственного цеха с сухими, защищенными от пыли помещениями. Заказчику требовалось большое количество кронштейнов для крепления оборудования и опорных рам для труб с требованиями к устойчивости конструкции, высокой плоскостности и контролируемой стоимости проекта.

Выбранный материал представлял собой U-образный канал холодной штамповки Q235B, U100–U140, с толщиной стенок 1,5–2,0 мм и предварительно пробитыми позиционирующими отверстиями.

U-образный паз соответствовал требованиям к расположению оборудования и креплению труб без дополнительной сварки на месте. Эффективность установки увеличилась на 40 %, а облегченная конструкция снизила требования к транспортировке и подъему. По сравнению с традиционным решением из швеллерной стали общая стоимость проекта была снижена на 23%.

Высокая плоскостность профиля также помогла предотвратить отклонения при установке вокруг оборудования. Завершенная система поддержки оставалась стабильной и не подверженной расшатыванию, с аккуратной планировкой цеха и единовременной приемкой проекта.

Случай 2: Модернизация внутренней конструкции старого завода

Старому промышленному заводу потребовались новые внутренние перегородки, опоры для оборудования и конструкции для крепления труб. Поскольку существующее здание имело ограниченную несущую способность, тяжелые стальные секции не подходили для ремонта.

В проекте использовался U-образный канал холодной штамповки Q235B разных размеров в соответствии с различными требованиями к опоре.

Легкая секция помогла удовлетворить ограничения нагрузки существующего здания без излишнего увеличения структурной нагрузки. Его компактную форму также было легче устанавливать в ограниченном пространстве вокруг существующего оборудования и трубопроводов.

После установки модернизированные конструкции обеспечили стабильную поддержку, сохраняя при этом чистоту планировки, что сделало U-образный канал пригодным для легкого ремонта внутренних помещений завода.

Как выбрать правильный U-канал

По среде:

В основном рекомендуется для сухих, вентилируемых помещений без прямого дождя или коррозионного воздействия. Для влажных цехов следует рассмотреть возможность использования дополнительной антикоррозионной грунтовки. На открытом воздухе, в условиях солевого тумана и в сильно агрессивных средах требуется подходящее защитное покрытие или другой стальной профиль.

По материалу:

Q235B подходит для обычных опор, кронштейнов и ограждающих конструкций. Q355B рекомендуется, когда требуется более высокая прочность, например, большие пролеты, более тяжелые основания оборудования или работы по армированию.

По размеру секции:

U80–U120 можно использовать для опор для труб и оборудования меньшего размера. U140–U200 подходит для основных конструкций шкафов и оснований стоек. Для более тяжелой арматуры и более крупных оснований можно рассмотреть более крупные секции, такие как U250–U300, в зависимости от фактической нагрузки.

По толщине стенки:

0,8–1,2 мм обычно используется для легкого позиционирования и ненесущих нагрузок; 1,5–2,0 мм подходит для обычных опорных конструкций; 2,5–3,0 мм предназначен для более тяжелых опор и армирования.

Окончательный размер секции следует подтверждать в соответствии с пролетом, нагрузкой, методом крепления и условиями установки, а не выбирать только по размеру профиля.

Поверхность и среда применения

Стандартное изделие поставляется из натуральной черной стали без оцинкованного покрытия. Это упрощает последующую резку, сварку и сверление и позволяет покупателю при необходимости нанести грунтовку, краску или другую подходящую обработку поверхности.

Продукт лучше всего подходит для:

Сухие крытые фабрики и мастерские

Опорные рамы для оборудования

Опорные конструкции для труб и кабелей

Базы оборудования

Внутренние перегородки и ограждения

Встроенные стальные компоненты

Направляющие и позиционирующие конструкции

Проекты реконструкции легких стальных конструкций

Для наружных конструкций, прибрежных зон, постоянной влажности или сред, подверженных воздействию кислот и щелочей, перед производством необходимо определить защиту от коррозии.

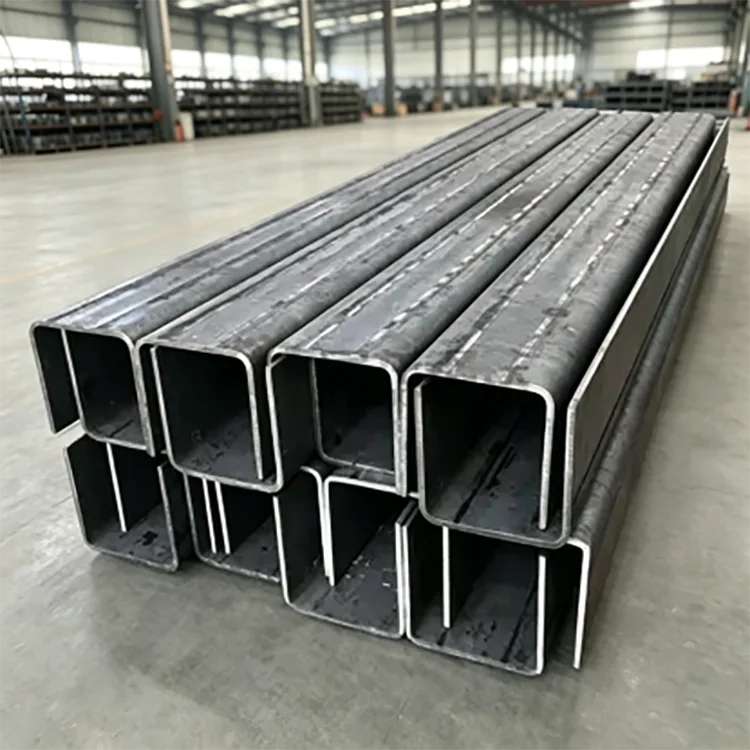

Индивидуальная обработка и оптовые поставки

U-образный канал может быть изготовлен в соответствии с проектными чертежами, а не ограничиваться стандартными размерами. Доступная обработка включает в себя предварительно перфорированные отверстия, прорези, угловую резку, резку под углом, резку фиксированной длины и нестандартных размеров.

Для проектов, в которых используются повторяющиеся опорные компоненты, предварительная обработка может сократить расходы на резку и бурение на площадке. При запросе предложения покупатели могут предоставить чертежи, размеры сечения, расстояние между отверстиями, требования к длине и марку материала.

Для более крупных заказов производство может быть организовано в соответствии с требуемой комбинацией размеров и графиком поставок, с проверкой размеров перед комплектацией и отправкой.

Заводской контроль качества

Контроль качества начинается с поступления рулонной стали, где перед формовкой проверяются марка материала и основные размеры.

При производстве основными контрольными точками являются выравнивание полосы, устойчивость профилирования, размеры сечения, прямолинейность, положение отверстий и длина резки. После формования профили проходят вторичную правку и окончательный визуальный и размерный контроль.

Особое внимание уделяется скручиванию, деформации, состоянию кромок и консистенции между партиями. Для изделий с предварительной перфорацией также проверяются положение и расстояние между отверстиями, поскольку эти размеры напрямую влияют на установку.

Такой производственный подход важен для проектов, в которых поставляемый U-образный швеллер должен соответствовать чертежам и собираться с другими готовыми компонентами без повторной корректировки на месте.

Часто задаваемые вопросы

В1: Является ли U-образный канал холодной штамповки прочнее обычного швеллера?

Для подходящих применений с легкими и средними нагрузками холодная штамповка приводит к упрочнению и может обеспечить более высокую прочность формованного материала. Секция также имеет правильные размеры и устойчива к деформации при правильном выборе и установке. Для сильно нагруженных первичных конструкций при расчете необходимой нагрузки следует определить, необходим ли более тяжелый швеллер или высокопрочная секция.

В2: Может ли U-образный канал заменить традиционный стальной швеллер?

Он может заменить традиционные стальные швеллеры во многих приложениях с легкими и средними нагрузками, таких как опоры, кронштейны, корпуса, закладные конструкции и основания оборудования. Он не должен автоматически заменять тяжелые основные балки или конструкции, подвергающиеся значительным ударам или сосредоточенным нагрузкам.

В3: Можете ли вы предварительно пробить отверстия и отрезать детали нестандартной длины?

Да. Предварительная штамповка, угловая резка, прорезь, угловая резка и нестандартная фиксированная длина могут быть изготовлены по чертежам. Это позволяет компонентам прибыть готовыми к сборке.

В4: В чем разница между секциями U-образного профиля и C/Z-прогонами?

Профили C и Z в основном используются для прогонов крыш и стен. U-профили чаще используются для опор, оснований, закладных деталей, крепежных каналов, направляющих и позиционирующих конструкций. Выбор должен соответствовать фактической структурной функции.

В5: Будет ли U-образный канал холодной штамповки легко скручиваться или деформироваться?

Правильно изготовленный профиль проходит многопроходное формование, калибровку и выпрямление для контроля скручивания и деформации в соответствии с применимыми стандартными требованиями. Правильный материал, толщина стенки, размер секции и метод установки также важны для поддержания стабильности размеров в эксплуатации.

В6: Что лучше, Q235B или Q355B?

Q235B подходит для применения в качестве опор общего освещения и корпусов. Q355B обеспечивает более высокую прочность и лучше подходит для более тяжелых оснований оборудования, больших пролетов и работ по усилению, когда этого требует конструкция конструкции.

В7: Можно ли оцинковать или покрасить поверхность?

Да. Стандартным изделием является натуральная черная сталь, поэтому ее можно обрабатывать подходящей грунтовкой, краской, порошковым покрытием или цинкованием в соответствии с условиями проекта и требованиями к коррозии.
