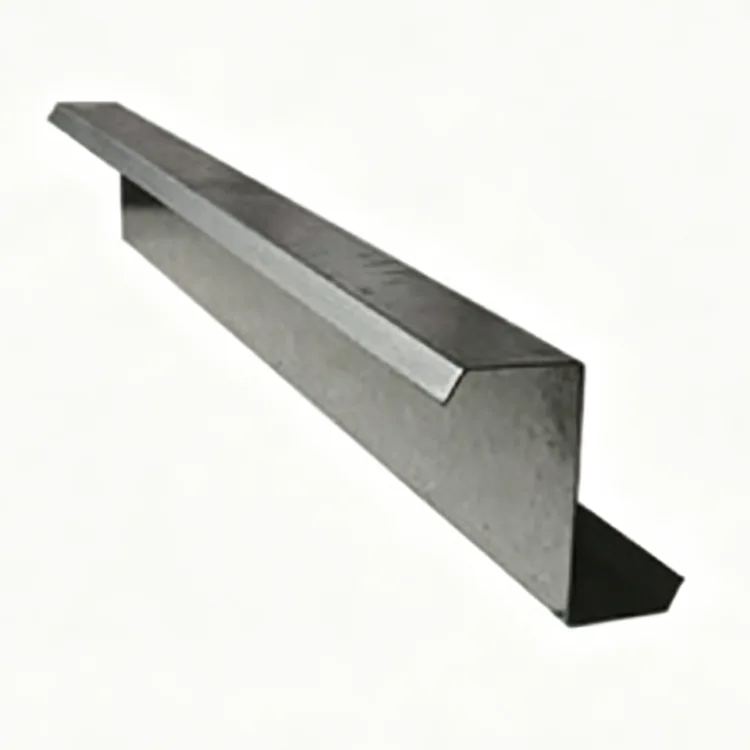

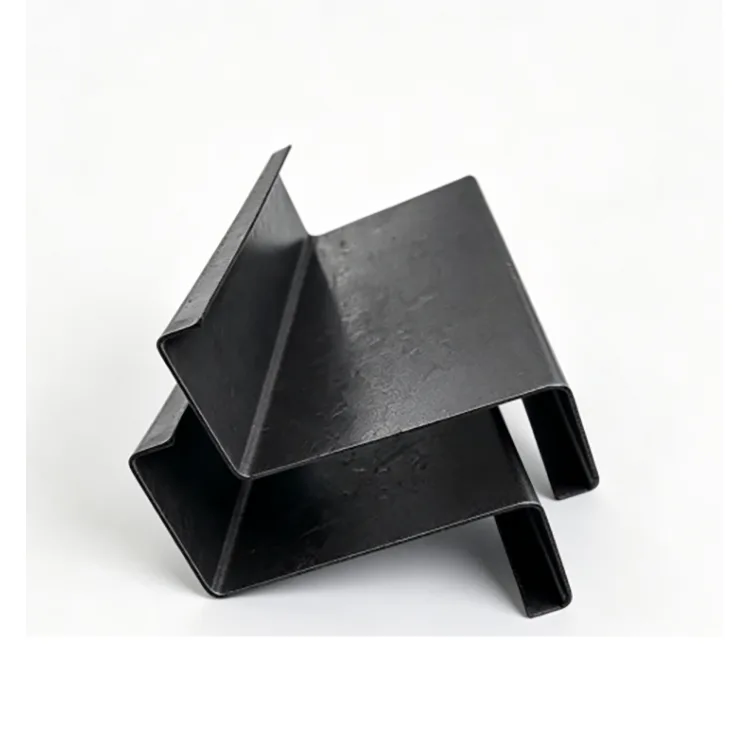

Холодногнутая сталь Z-образного сечения

Холоднокатаная сталь Z-профиля представляет собой тонкостенный стальной профиль, полученный холодной штамповкой из горячекатаной стальной полосы методом непрерывного профилирования при комнатной температуре. Полоса проходит через несколько формовочных клетей и постепенно формируется в Z-образное сечение без этапа высокотемпературной горячей прокатки.

Процесс холодной штамповки улучшает однородность размеров, а также вызывает упрочнение стали. Полученная в результате секция сочетает в себе относительно небольшой вес с хорошими характеристиками изгиба, что делает ее широко используемой для изготовления прогонов крыш и стен в легких стальных конструкциях.

Z-образный профиль имеет еще одно практическое преимущество: его смещенные полки позволяют перекрывать соседние прогоны. Это особенно полезно на крышах с большим уклоном, где вокруг конька требуется наличие непрерывных прогонов.

Рекомендуемая среда: закрытые закрытые здания, сухие мастерские и склады без прямого дождя, солевых брызг, кислотной или щелочной коррозионной влаги.

Производственный процесс

Производственная линия начинается с входного контроля стального рулона. После правки и правки полоса проходит через несколько профилирующих станций, где постепенно сгибается до необходимого Z-образного сечения.

Сервоприводная резка с ЧПУ обеспечивает заданную длину элемента, а в соответствии со структурными чертежами можно добавить автоматическую штамповку. Готовые профили затем проходят правку и проверку размеров перед классификацией, упаковкой в ​​пакеты и хранением.

Проверка рулонной стали → выравнивание и правка → прогрессивная холодная формовка → формовка Z-образного профиля → резка фиксированной длины с сервоприводом с ЧПУ → автоматическая штамповка → выпрямление → визуальный и размерный контроль → связывание и хранение

Поскольку профиль формируется постепенно, а не посредством традиционной горячей прокатки, размеры сечения, прямолинейность и положение отверстий можно постоянно контролировать во время производства.

Основные характеристики

Зачем использовать Z-образное сечение для прогонов крыши?

Прямое перекрытие на коньке крыши

Наиболее очевидное различие между Z-образным и C-образным сечением — это форма фланцев. Смещенный профиль Z позволяет соседним элементам перекрываться, что может помочь сохранить непрерывность конька крыши.

Для уклонов крыш более 10° Z-прогоны часто являются практичным выбором, когда перекрывающиеся элементы являются частью конструкции конструкции. Это уменьшает необходимость дополнительной резки и упрощает установку.

Хорошие характеристики гибки при меньшем весе

Z-образное поперечное сечение обеспечивает полезные свойства сечения при изгибе. В сочетании с наклеенной закалкой это позволяет использовать относительно тонкий срез в подходящих прогонах крыш и стен.

По сравнению с более тяжелыми традиционными горячекатаными профилями меньший вес позволяет снизить требования к транспортировке, подъему и установке.

Постоянная прямолинейность и положение отверстия

Производственная линия использует прогрессивную формовку, резку с ЧПУ и последующую правку. Это помогает контролировать прямолинейность и скручивание профиля.

Для прогонов с предварительно пробитыми отверстиями для болтов важно точное расположение отверстий, поскольку ошибки могут повлиять на соединение между прогоном и основной стальной рамой. Предварительная перфорация перед поставкой может сократить объем работ по резке и сверлению на строительной площадке.

Более низкая стоимость проектов в сухих помещениях

Стандартное изделие поставляется из натуральной черной стали без оцинкованного покрытия. Для сухих закрытых помещений, где дополнительная защита от коррозии не требуется, это позволяет избежать дополнительных затрат, связанных с оцинкованными Z-образными профилями.

Если здание подвергается воздействию дождя, конденсата, солевых брызг или агрессивных сред, вместо этого следует выбрать версию с защитой от коррозии.

Удобная резка и сварка

Поскольку стандартное изделие не имеет оцинкованного покрытия, обычные операции резки и сварки просты. Это полезно во время проектов по изготовлению и реконструкции помещений, когда участникам могут потребоваться работы по локальной настройке или подключению.

Типичные применения

Продукт в основном используется для:

Прогоны крыши в легких стальных зданиях

Крупноскатные складские крыши

Кровельные системы промышленных цехов

Крытые логистические и складские здания

Вторичный каркас стен и крыши

Легкие стальные корпусные системы

Проекты реконструкции крытых фабрик

Это второстепенный элемент конструкции, такой как прогон, а не замена основных колонн или основных балок здания.

Реальные приложения для проектов

Пример 1: Z-прогоны для крытого логистического склада с большим уклоном

Проект охватывал закрытый логистический склад площадью 50 000 м² с уклоном крыши 12°. Здание было полностью огороженным и эксплуатировалось в сухих помещениях без прямого воздействия дождя.

Основными требованиями были прямое перекрытие прогонов на коньке крыши, контролируемая стоимость стальной конструкции, сокращение времени монтажа и снижение риска проблем с выравниванием панелей крыши.

Выбранным материалом была сталь холодного формования Z-образного сечения Q355B, Z160–Z200, с толщиной стенок 1,8–2,0 мм и предварительно пробитыми отверстиями для болтов.

Секции Z могут напрямую перекрываться, позволяя членам гребня оставаться непрерывными и сокращая объем работ по резке и модификации на месте. Время установки сократилось на 30%.

Низкое скручивание профилей помогло стальным кровельным панелям с цветным покрытием расположиться более равномерно, уменьшив зазоры, которые могли способствовать утечке воды. Более легкие элементы также снизили требования к транспортировке и подъему, а общая стоимость стальной конструкции была на 21% ниже, чем при использовании горячекатаной стали.

Проект прошел приемку и продолжал эксплуатироваться в помещении без проблем, связанных с ржавчиной.

Случай 2: Модернизация облегченного стального корпуса в промышленном цехе

Второй проект включал реконструкцию старой фабрики. Внутри цеха потребовались новые легкие стальные ограждения с относительно большим уклоном крыши и сухим, вентилируемым помещением.

Выбранным продуктом была сталь холодного формования Z-образного сечения Q235B, Z120–Z140.

Элементы поставлялись готовыми к сборке без обширной вторичной обработки. Z-образная конструкция перекрытия соответствовала наклону крыши и помогла сохранить ровную и устойчивую систему ограждений.

Легкие элементы также помогли контролировать затраты на реконструкцию и одновременно сократить монтажные работы на существующем заводе.

Руководство по выбору секции Z

Уклон крыши:

Для уклонов крыш более 10° предпочтительным вариантом являются Z-профили, когда требуются перекрывающиеся прогоны. Для относительно пологих уклонов также можно рассмотреть возможность использования прогонов C в зависимости от конструкции конструкции.

Класс материала:

Q235B подходит для изготовления легких прогонов и ограждений общего назначения. Для больших пролетов, более высоких ветровых или снеговых нагрузок и более жестких требований к конструкции можно выбрать Q355B вместе с соответствующим размером сечения и толщиной стены.

Размер раздела:

Z100–Z140 можно рассматривать для более легких второстепенных конструкций крыши и стен. Z160–Z200 подходит для многих стандартных прогонов складских помещений и мастерских. Z220–Z300 можно использовать там, где конструкция конструкции требует сечения большего размера.

Толщина стенки:

Доступный диапазон — 1,2–3,0 мм. Окончательная толщина должна определяться на основе пролета, расстояния между прогонами, ветровой нагрузки, снеговой нагрузки, условий соединения и конструктивных расчетов, а не только размера секции.

Среда:

Для сухих закрытых внутренних зданий Z-сталь натурального черного цвета может стать экономичным вариантом. В мастерских с высокой влажностью или конденсатом следует рассмотреть возможность применения подходящего антикоррозионного покрытия.

Для наружных построек, прибрежных зон, сооружений, подверженных воздействию дождя, или сельскохозяйственных сараев не рекомендуется использовать вариант из натуральной черной стали. Следует выбрать оцинкованный Z-образный профиль или другое решение, защищенное от коррозии.

Холодноформованная сталь Z-образного сечения и сталь C-образного сечения

Выбор в конечном итоге должен зависеть от конструкции конструкции, а не только от уклона крыши. Перекрывающаяся геометрия Z-образного сечения является его основным практическим преимуществом там, где требуются непрерывные соединения прогонов.

Заводской контроль качества

Для Z-прогонов соответствие размеров особенно важно, поскольку секции должны точно соединяться с основным стальным каркасом и панелями крыши.

Таким образом, контроль качества распространяется на рулонную сталь перед формовкой, за которой следуют проверки во время формовки и после резки. Ключевые точки проверки включают сорт материала, размеры сечения, толщину стенки, прямолинейность, скручивание, длину резки, состояние кромки и положение предварительно пробитого отверстия.

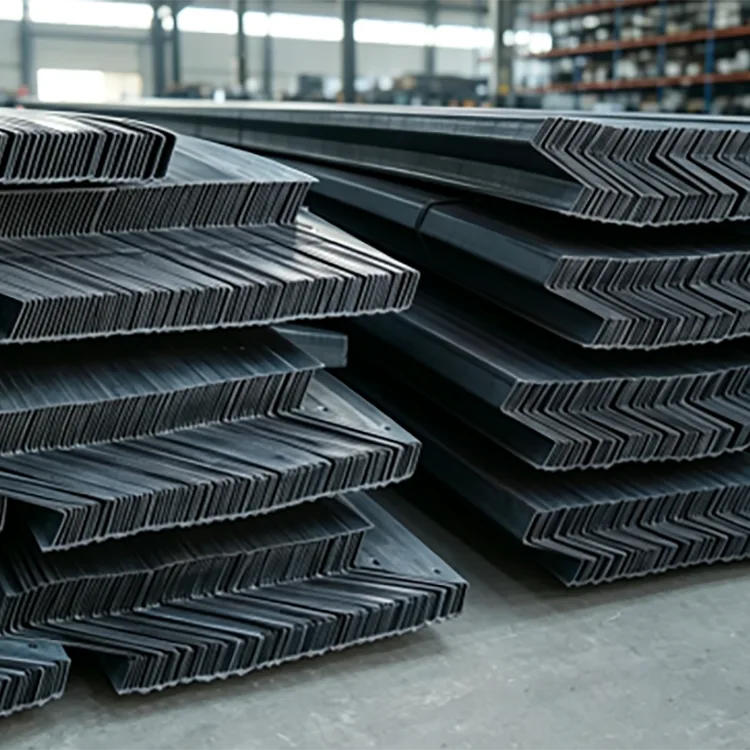

После формовки профили выпрямляются для уменьшения остаточной деформации. Перед отправкой готовые элементы проверяются визуально и по размерам, а затем упаковываются в пакеты в соответствии с размером и требованиями заказа.

Для партийных заказов сохранение одного и того же сорта материала, спецификации профиля и параметров обработки помогает поддерживать согласованность между различными производственными партиями.

Часто задаваемые вопросы

В1: Как мне выбрать между сталью Z-образного и C-образного сечения?

Основное внимание уделяется крыше и расположению соединений. Z-образные сечения особенно полезны для крыш, где соседние прогоны должны перекрываться и продолжаться через конек, особенно на больших уклонах крыш. С-профили имеют более широкое общее применение и могут использоваться для небольших скатов крыш в зависимости от конструкции конструкции.

Вопрос 2: Легко ли скручивать холоднокатаную сталь Z-образного сечения?

Правильно изготовленный Z-образный профиль проходит постепенное формование, калибровку и выпрямление для контроля скручивания и деформации в соответствии с применимыми стандартными требованиями. Выбранный размер сечения, толщина стенки, пролет и способ монтажа также влияют на его эксплуатационные характеристики.

В3: Нужно ли красить Z-прогон внутри помещения?

Для сухого, вентилируемого помещения без значительного образования конденсата можно использовать поверхность из натуральной черной стали без дополнительного покрытия, если это позволяют требования проекта. Для влажных цехов или помещений с частым образованием конденсата рекомендуется антикоррозийное покрытие.

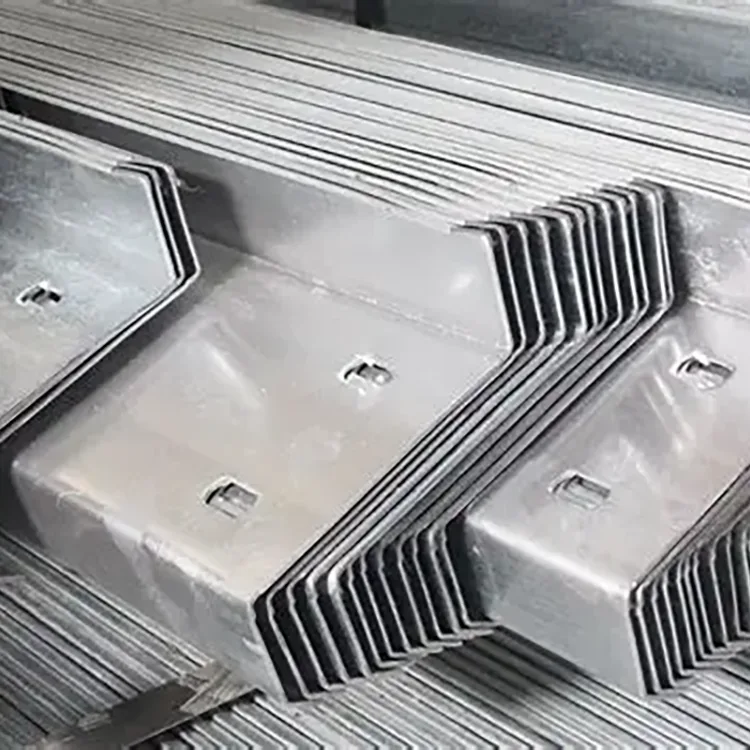

В4: Могут ли Z-образные секции поставляться с предварительно перфорированными отверстиями?

Да. Перед отправкой профилей можно пробить отверстия для болтов в соответствии со структурными чертежами. Угловые и угловые торцевые разрезы также могут быть выполнены в соответствии с необходимыми деталями соединения.

В5: Можно ли настроить длину?

Да. Стандартная поставка обычно находится в пределах 6–12 м, а нестандартные фиксированные длины могут быть изготовлены в соответствии с проектными чертежами и требованиями к раскрою.

В6: Можно ли использовать натуральную черную сталь Z-образного сечения на открытом воздухе?

Не рекомендуется использовать его при прямом воздействии на открытом воздухе, под дождем, в прибрежных соляных брызгах или в агрессивных средах. В этих условиях следует рассмотреть возможность использования оцинкованных или иным образом защищенных от коррозии Z-образных профилей.
