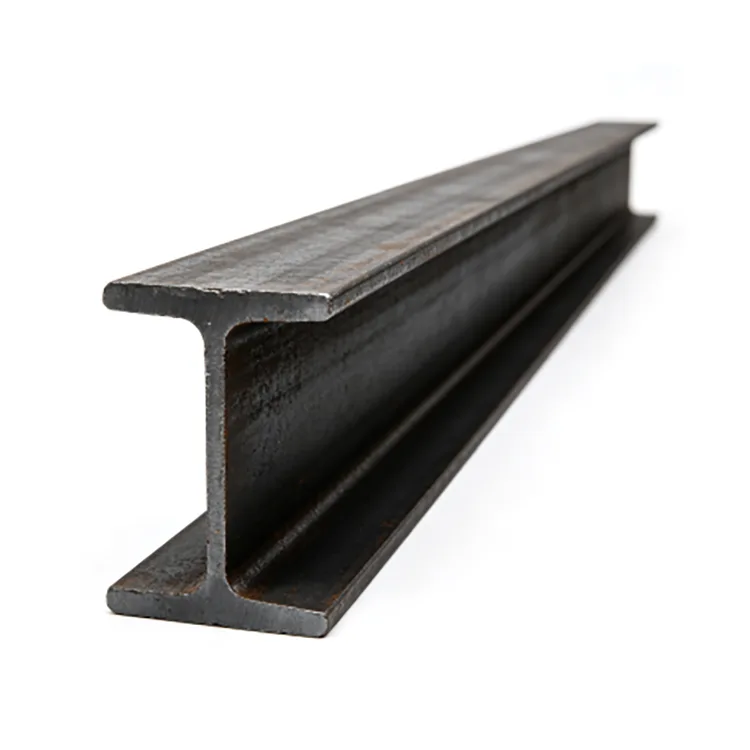

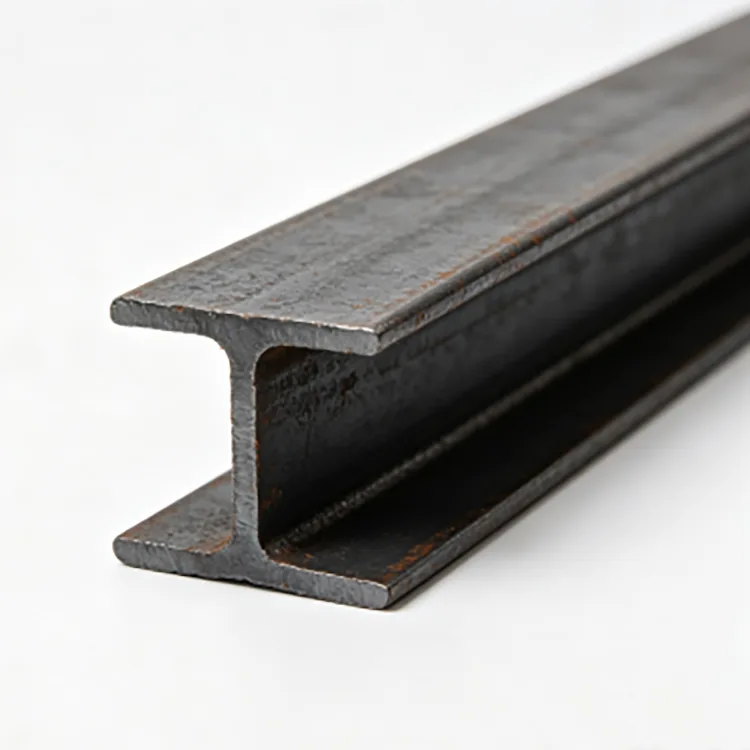

Горячекатаный двутавр представляет собой горячекатаный профиль из конструкционной стали с двумя полками, соединенными центральной перемычкой. Профиль формируется непосредственно путем прокатки при высокой температуре, а не сваркой отдельных стальных пластин вместе.
I-образная геометрия обеспечивает сопротивление изгибу через полки, в то время как стенка соединяет секцию и воспринимает силы сдвига. Обычно он используется для заводских конструкций, платформ, баз оборудования, трубных эстакад и других стальных конструкций.
Rongheng поставляет горячекатаные двутавровые балки Q235B и Q355B обычных размеров от 10# до 63#, со стандартной длиной 6 м, 9 м и 12 м. Резка фиксированной длины и другая обработка могут быть организованы в соответствии с требованиями проекта.
| Элемент | Спецификация |
|---|---|
| Продукт | Горячекатаный двутавр |
| Марка стали | К235Б, К355Б |
| Диапазон размеров | 10#–63# |
| Распространенные типы | а/б серия |
| Стандартная длина | 6 м / 9 м / 12 м |
| Резка фиксированной длины | Доступный |
| Поверхность | Черный горячекатаный |
| Обработка | Резка, сверление, снятие фасок, правка, удаление заусенцев |
| Стандарт базовой стали | ГБ/Т 706-2016 |
| Другие стандарты | Требования ASTM/EN могут быть обсуждены. |
| Форма поставки | Наличие на складе или производство в соответствии с требованиями |
Обычно запрашиваемые секции включают 12.6#, 14#, 16#, 18#, 20a#, 25a# и 32a#. Точные размеры сечения, ширина полки, толщина стенки и теоретический вес зависят от выбранного обозначения сечения.
Правильный размер двутавровой балки зависит от структурных требований, а не только от цены или доступности. Перед выбором секции следует учитывать пролет, приложенную нагрузку, состояние опоры, расстояние, метод соединения и допустимый прогиб.
Более длинный пролет, сосредоточенная нагрузка оборудования или большее расстояние между опорами могут потребовать большей секции. При проектировании конструкции, возможно, также потребуется учитывать боковую устойчивость и удобство эксплуатации в дополнение к изгибу и сдвигу.
Если на чертеже конструкции уже указан номер балки, заказ должен следовать указанному разделу, а не допускать замену только на основе аналогичных размеров или наличия на складе.
Двутавровые и двутавровые балки имеют разную геометрию и свойства поперечного сечения. Традиционные двутавровые балки обычно имеют более узкие полки и наклонные внутренние поверхности полок, тогда как двутавровые балки обычно имеют более широкие полки.
Двутавровые балки обычно используются в качестве изгибающих элементов, а двутавровые балки часто выбираются для колонн и более тяжелых структурных каркасов. Это лишь общее различие; фактическое сечение должно определяться проектом конструкции.
Двутавровую балку не следует заменять двутавровой балкой просто потому, что две секции кажутся похожими или одна из них более доступна.
Q235B обычно используется для заводских балок, платформ, опор оборудования и изготовления общих конструкций, где выбранная секция соответствует требуемым условиям нагрузки.
Q355B обеспечивает более высокую прочность материала и может использоваться для более тяжелых конструкций, если этого требует конструкция.
Более высокая марка стали не делает автоматически пригодным сечение меньшего размера. Если марка изменяется для уменьшения веса стали, необходимо еще раз проверить конструкцию конструкции на прочность, прогиб и устойчивость.
Балка формируется непосредственно посредством ряда операций горячей прокатки:
Стальная заготовка → нагрев → черновая прокатка → промежуточная прокатка → чистовая прокатка → калибровка → правка → резка → контроль → комплектация
Последовательные проходы прокатки устанавливают стенку и полки и доводят секцию до необходимых размеров. После прокатки балку проверяют на размеры, прямолинейность и состояние поверхности.

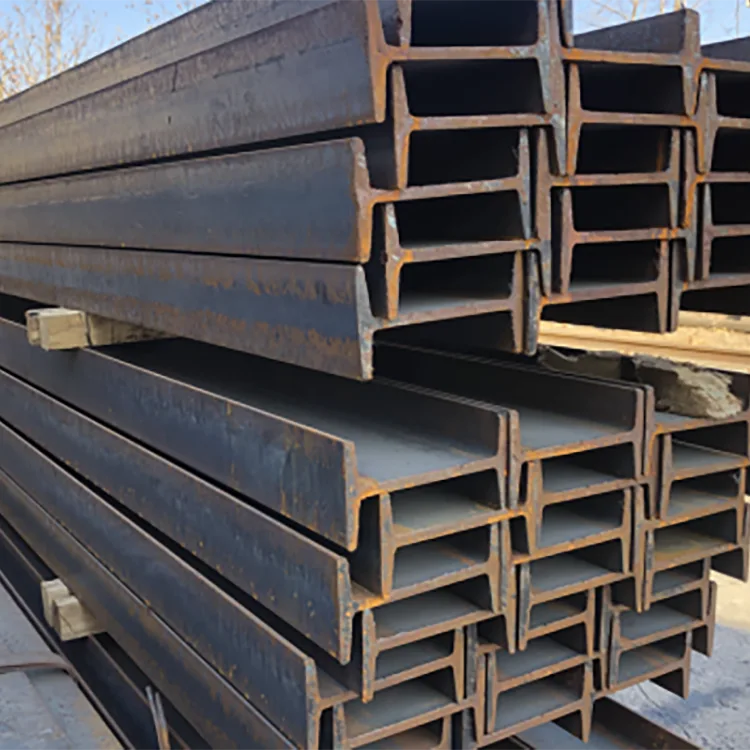

Темная прокатная окалина, обычно присутствующая на черной горячекатаной стали, представляет собой производственную поверхность, образующуюся во время прокатки, и ее не следует путать с атмосферной ржавчиной.
Базовая геометрия стенки и полки создается в процессе прокатки, поэтому заказчик получает готовый профиль конструкции, а не отдельные пластины, из которых необходимо изготовить двутавровый элемент.
Это упрощает последующую резку и изготовление и позволяет избежать использования продольного сварного шва для создания основной секции балки. Однородные прокатные профили также упрощают координацию графиков материалов и производственных чертежей в серийных проектах.

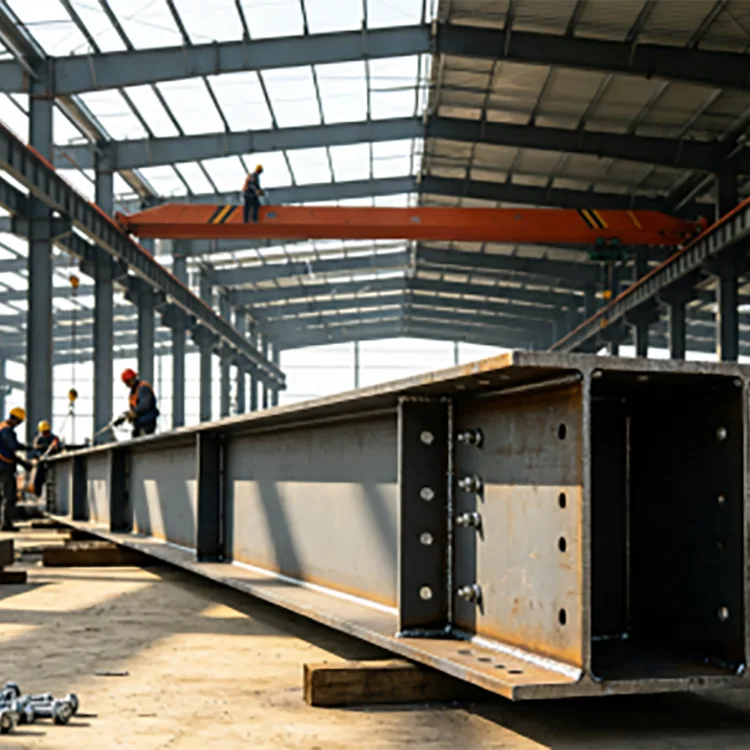

Горячекатаная двутавровая балка в основном используется там, где двутавровое сечение представляет собой подходящий изгибаемый элемент конструкции.
Для машиностроения при выборе балки следует учитывать не только общий вес оборудования. Пролет опоры, точки крепления, распределение нагрузки, вибрация и повторяющаяся нагрузка могут повлиять на требуемую секцию.
В проектах поставляемого оборудования для изготовления оснований оборудования и опор использовались двутавровые балки 14#–20#.

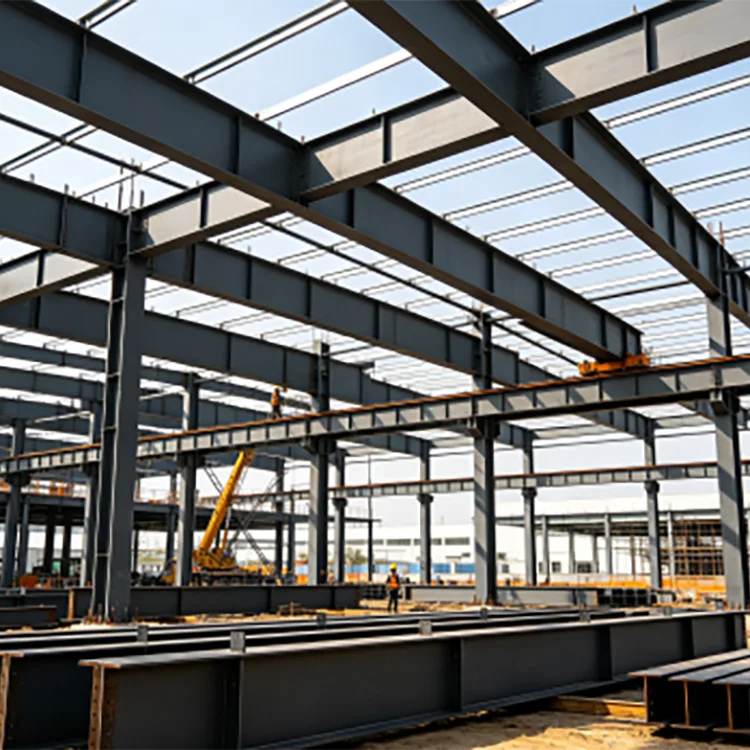

Для строительства завода были поставлены двутавровые балки 16#–25# Q235B для балок крыши, элементов платформы и опорных конструкций.
Постоянные размеры сечения важны для серийного производства, поскольку во время установки балки должны быть совмещены с соединительными пластинами и соседними элементами конструкции.
Горячекатаный двутавр поставляется в виде черной горячекатаной стали без антикоррозионного покрытия.
Для сухих внутренних работ можно использовать черную поверхность, если проект не требует дополнительной защиты от коррозии. Для открытых стальных конструкций, находящихся на открытом воздухе, в зависимости от условий эксплуатации можно выбрать покраску, горячее цинкование или другую подходящую систему покрытия.
Если требуется цинкование, резку, сверление и другую обработку желательно завершить до процесса цинкования. Это уменьшает количество обнаженной стали, которая в противном случае потребовала бы ремонта после обработки.
Rongheng может организовать обработку в соответствии с чертежом проекта, в том числе:
Для крупных заказов клиенты могут предоставить список раскроя и рабочие чертежи перед производством. Это позволяет согласовать длину балок и требования к обработке с установочными размерами.
При проверке основное внимание уделяется марке материала, обозначению сечения и готовым размерам.
Сертификаты на материалы и согласованные протоколы проверок могут быть предоставлены в соответствии с требованиями проекта. Также возможна организация сторонней проверки, если это указано в договоре.
Заказы на сталь могут рассчитываться по фактическому или теоретическому весу в соответствии с договором купли-продажи.
Фактический вес основан на измеренной массе доставленного материала. Теоретический вес рассчитывается на основе опубликованного удельного веса выбранной секции и ее поставляемой длины.
Например, балка с теоретической удельной массой 20 кг/м и длиной 12 м имеет теоретическую массу 240 кг.
Для оптовых заказов метод расчета должен быть подтвержден перед производством и отправкой.
В проекте завода в Северном Китае использовалась горячекатаная двутавровая балка Q235B 16#–25# для балок крыши, платформ и опорных конструкций. Материал поставлялся партиями с проверками сечения и размеров, выполненными перед изготовлением.
Машиностроительный завод использовал двутавровые балки 14#–20# для оснований оборудования и опорных конструкций. Перед обработкой поверхности балки были вырезаны и изготовлены в соответствии с необходимыми размерами опор.
Для инфраструктурного проекта в Юго-Восточной Азии были поставлены двутавровые балки Q355B для каркаса завода и опорных конструкций для труб. В заказ входила сортировка, усиление пакета и экспортная документация для контейнерной отгрузки.

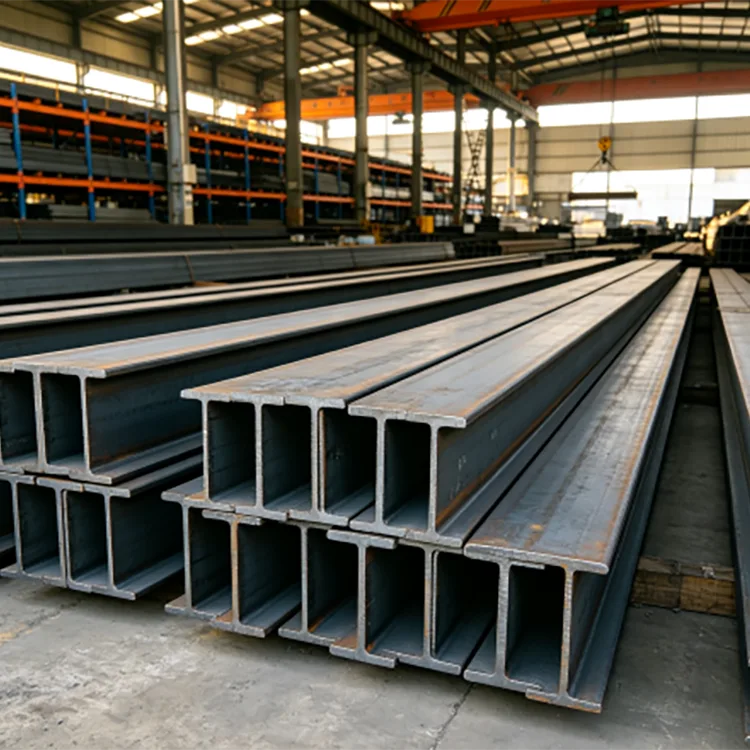

Цепочка поставок Rongheng базируется в Тяньцзине Дацючжуане, где имеется доступ к горячекатаному стальному прокату, складированию, переработке и экспортной логистике.
Общие секции двутавровых балок от 10# до 63# могут быть организованы в соответствии с наличием на складе и требованиями проекта. Q235B и Q355B доступны для различных структурных требований, а резка фиксированной длины и согласованная обработка могут быть скоординированы перед отправкой.
Для зарубежных заказов сортировка, комплектация материалов, загрузка контейнеров и экспортная документация также могут быть скоординированы в соответствии с требованиями к отправке.
Он обычно используется для изготовления заводских балок, конструкций крыш и платформ, оснований оборудования, трубных эстакад, складских конструкций и других стальных конструкций.
Нет. Геометрия фланцев и свойства сечения у них разные. Двутавровую балку не следует заменять двутавровой балкой без проверки конструктивных требований.
Ни то, ни другое не лучше в целом. Соответствующее сечение зависит от пролета, нагрузки, свойств сечения, условий опоры и конструкции конструкции.
Q235B и Q355B являются основными поставляемыми марками. Другие оценки могут обсуждаться, если этого требует проект.
Общий диапазон размеров составляет 10#–63#, включая секции серий a/b. Точные размеры и теоретический вес агрегата зависят от выбранного обозначения сечения.
Да. Стандартные длины включают 6 м, 9 м и 12 м, а резка фиксированной длины может быть организована в соответствии с требованиями проекта.
Да. Сверление, резка, снятие фасок, выпрямление и удаление заусенцев могут быть выполнены в соответствии с чертежами и согласованными требованиями к обработке.
Да. Балку можно сначала изготовить, а затем подвергнуть горячему цинкованию, если требуется дополнительная защита от коррозии для наружных или влажных сред.
Не автоматически. Изменение марки стали следует сверять с нагрузкой на конструкцию, размером сечения и требованиями проектирования.
Теоретический вес обычно рассчитывается из опубликованного единичного веса выбранного раздела, умноженного на его длину. Расчет по фактическому весу также может быть использован, если это указано в контракте.
Сертификаты на материалы и согласованные протоколы проверок могут быть предоставлены в соответствии с требованиями проекта. При необходимости также может быть организована проверка третьей стороной.
Да. Поставка сортового проката, резка фиксированной длины, согласованная обработка, комплектация, контрольная документация, загрузка контейнеров и экспортная документация могут быть скоординированы для международных заказов.
