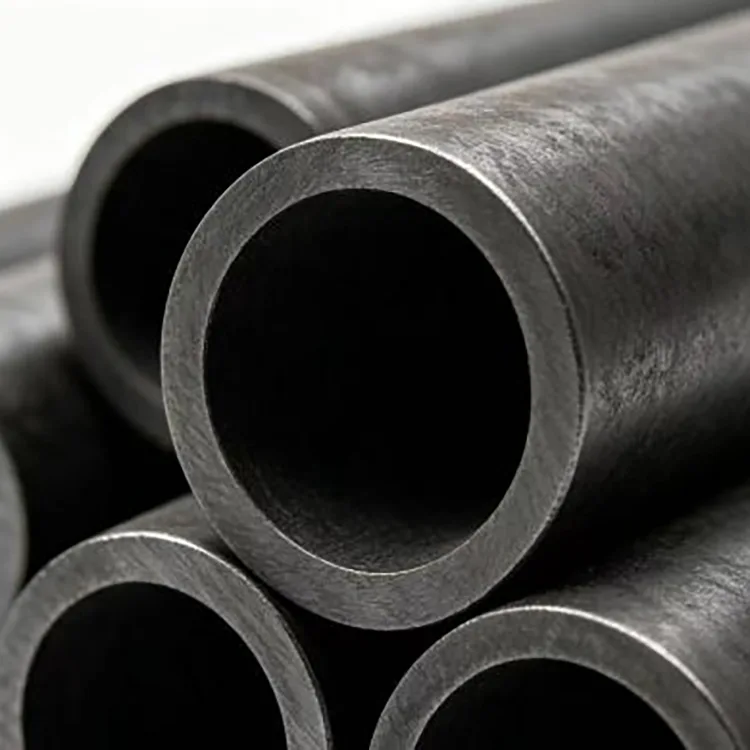

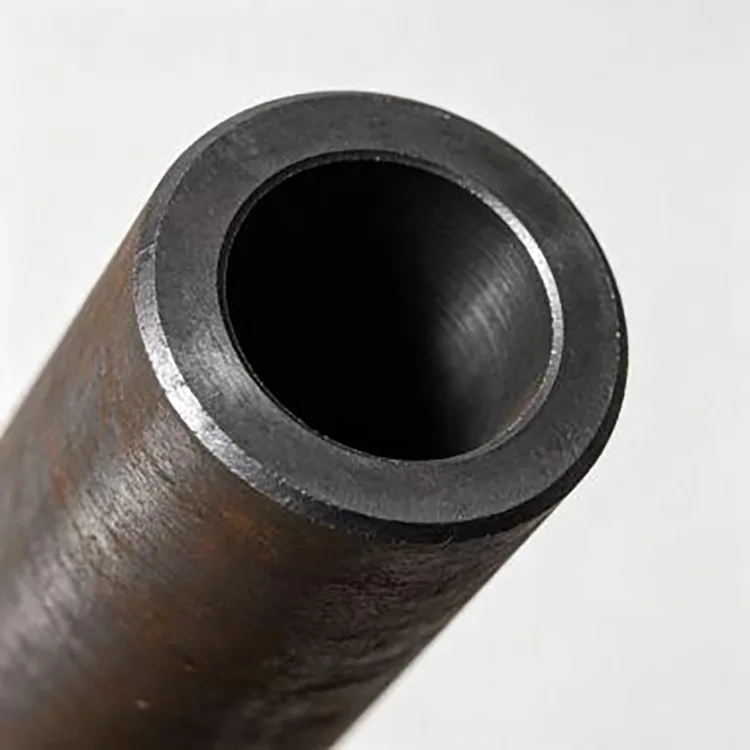

Высокотемпературная бесшовная труба из углеродистой стали

Высокотемпературные трубопроводы нельзя выбирать только по размеру трубы. Рабочая температура, давление, рабочая среда, время работы и марка материала влияют на требуемые характеристики трубы. Эта высокотемпературная бесшовная труба из углеродистой стали предназначена для применения в условиях высоких температур и высокого давления, где обычные трубы из углеродистой стали не могут обеспечить достаточную долговременную стабильность.

Труба изготавливается по технологии производства бесшовных стальных труб, придающей трубе сплошную структуру без продольного сварного шва. Контролируемый нагрев, прошивка, прокатка, калибровка, охлаждение и правка помогают поддерживать плотную и однородную стенку трубы. Готовая труба подходит для высокотемпературного пара, горячей воды и технологических жидкостей, а варианты обработки доступны для различных требований к установке.

Производительность в условиях высоких температур

Длительное воздействие тепла может привести к потере стабильности размеров труб из углеродистой стали или к их деформации, если материал и условия эксплуатации не подобраны должным образом. По этой причине труба проектируется с учетом определенных пределов температуры и давления, а не рассматривается как бесшовная труба общего назначения.

Устойчивость к высокотемпературной ползучести

При постоянной эксплуатации при температуре 425°C труба сохраняет стабильные размеры и сопротивляется пластической деформации и расширению диаметра. Это особенно важно для трубопроводов, которые длительное время эксплуатируются при повышенных температурах.

Устойчивость к термической усталости

Промышленные трубопроводы могут подвергаться повторяющемуся нагреву и охлаждению, а не постоянной температуре. Труба спроектирована так, чтобы выдерживать циклические изменения температуры и снижать риск растрескивания, связанного с повторяющимися изменениями температуры.

Характеристики при высоких температурах и давлении

Номинальное высокотемпературное давление составляет 10 МПа при постоянной температуре 425°С. Для реального проекта емкость по давлению все равно следует проверять на соответствие размеру трубы, толщине стенки, марке материала, расчетной температуре и применимым техническим нормам.

Единая структура материала

Использование контролируемого сырья из углеродистой стали и бесшовное производство помогают обеспечить плотную стенку трубы с постоянной непрерывностью материала. Это важно для применений, где локализованные дефекты могут стать проблемой при постоянной температуре и давлении.

Основные технические характеристики

Выбор материала и стандартов

Правильный выбор материала зависит от фактической рабочей температуры и условий эксплуатации. Не следует заменять трубы разных марок просто потому, что их номинальные размеры труб одинаковы.

До 350°С

Для трубопроводов пара среднего и низкого давления, масла-теплоносителя и горячей воды предпочтительным вариантом в поставляемой схеме выбора является бесшовная стальная труба 20G согласно GB 3087.

В качестве альтернативы можно использовать ASTM A106 Gr.B.

GB/T 8163 20# следует рассматривать с осторожностью, он предназначен для некритических ответвлений с низким давлением, а не для эксплуатации при высоких температурах.

350–425°С

Для длительной непрерывной работы с высокотемпературным паром используйте 20G согласно GB 3087 или ASTM A106 Gr.B в соответствии с проектом.

Для этого температурного диапазона документация на материал должна включать требуемые высокотемпературные механические свойства и записи неразрушающего контроля, если это указано в проекте.

Обычную трубу GB/T 8163 20# не следует заменять на специальную высокотемпературную трубу просто для снижения стоимости покупки.

425–450°С

В этом диапазоне температур трубы из углеродистой стали следует рассматривать только для кратковременного или прерывистого использования.

Требуется оценка ползучести, а интервалы проверок следует сократить в тех случаях, когда временно используется углеродистая сталь. Для формального инженерного проектирования предпочтительна сталь из хромомолибденового сплава.

Выше 450°С

Бесшовные трубы из углеродистой стали не следует использовать для длительной эксплуатации при температуре выше 450°C.

В прилагаемом руководстве по выбору рекомендуются жаропрочные легированные стали, такие как:

● 15CrMoG — до 510°С.

● 12Cr1MoVG — до 570°С.

Окончательный выбор материала должен соответствовать фактическому проектированию, условиям эксплуатации и применимым стандартам.

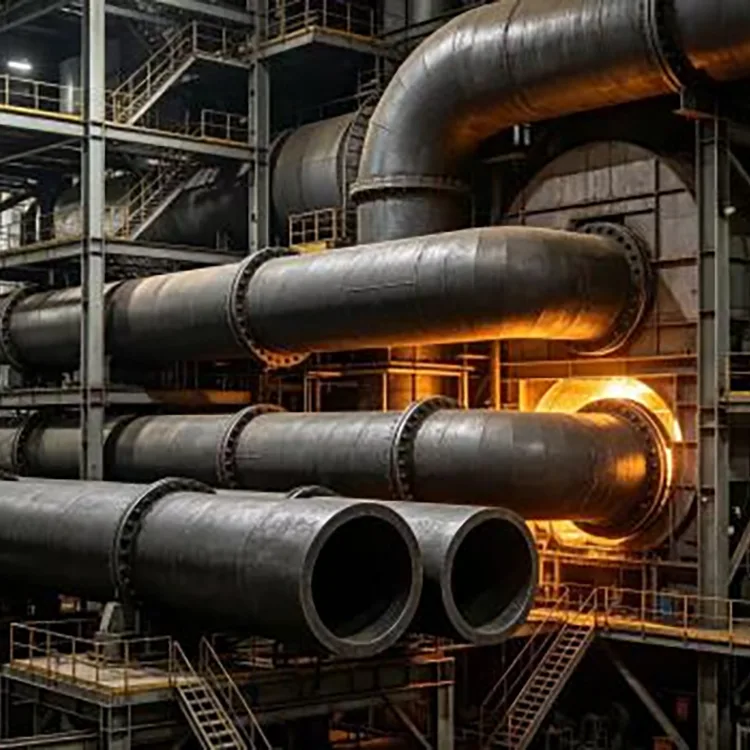

Где он используется

Эта труба в основном используется в системах, где температура и давление поддерживаются в течение длительного времени.

Типичные области применения включают в себя:

Производство электроэнергии

Используется для вспомогательных трубопроводов вокруг котлов электростанций и другого теплоэнергетического оборудования, где горячая вода или пар транспортируются в контролируемых условиях эксплуатации.

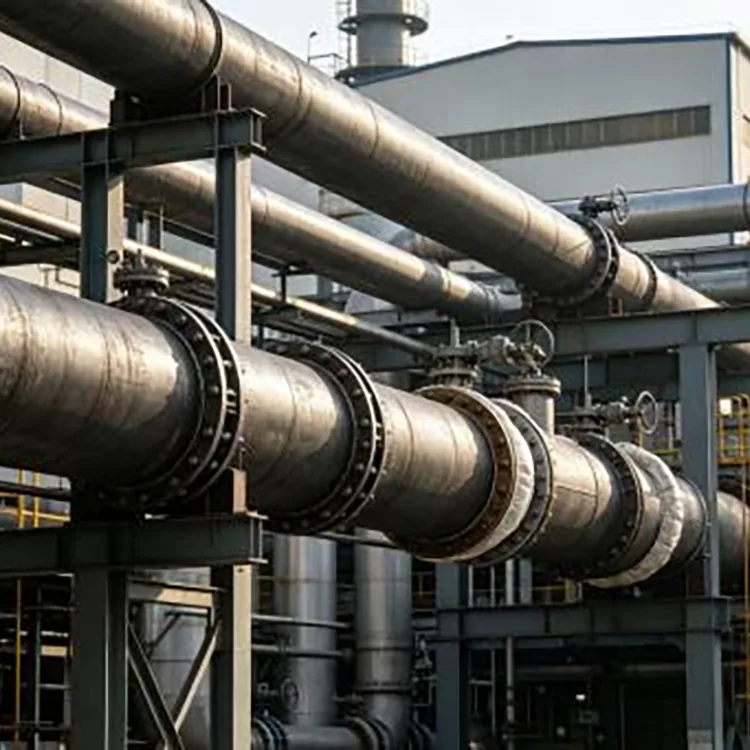

Промышленные паропроводы

Подходит для передачи высокотемпературного пара на промышленных предприятиях, включая технологические паропроводы и вспомогательные трубопроводы.

Химические технологические трубопроводы

Используется для высокотемпературных технологических жидкостей, где выбранная марка углеродистой стали совместима с рабочей температурой, давлением и средой.

Рекуперация отходящего тепла

Применяется в системах рекуперации отходящего тепла, где необходимо переносить горячие жидкости или пар между технологическим оборудованием.

Теплообменное оборудование

Используется для трубопроводов, подключенных к высокотемпературным теплообменникам и соответствующему тепловому оборудованию.

Приложения, в которых его не следует использовать

Правильный выбор также означает знание того, в каких случаях трубу использовать нельзя.

Этот продукт не рекомендуется для:

● Сильно агрессивные кислотные или щелочные среды.

● Долгосрочная служба при температуре выше 450°C.

● Условия низкой температуры/высокого давления, требующие специальных марок труб для низких температур.

Для особых сред или экстремальных температур следует провести повторную оценку материала, а не использовать решение из углеродистой стали для неподходящего применения.

Производственный процесс

Для высокотемпературных труб производственный контроль тесно связан с конечными размерами и механическими характеристиками. Система поставок Rongheng охватывает производство и обработку бесшовных стальных труб, при этом проверка качества осуществляется начиная с поступающего материала и заканчивая проверкой готовой продукции.

Общий производственный маршрут включает в себя:

Проверка сырья → Нагрев → Прошивка → Прокатка → Калибровка → Охлаждение → Правка → Резка → Проверка поверхности → Неразрушающий контроль, когда необходимо → Окончательный контроль → Упаковка и отгрузка

Проверка сырья

Перед производством поступающие стальные материалы проверяются на соответствие требуемой марке и спецификациям закупок. Документация на материал, химический состав и механические свойства проверяются в соответствии с требованиями заказа.

Для определенных марок, таких как 20G и ASTM A106 Gr.B, материал должен соответствовать применимому стандарту и проектной документации.

Нагревание и пирсинг

Подготовленную стальную заготовку нагревают до необходимой температуры обработки и прошивают для формирования исходного полого сечения. Контроль нагрева важен, поскольку чрезмерный или недостаточный нагрев может повлиять на последующее формование и окончательную структуру трубы.

Прокатка и калибровка

Полая оболочка проходит этапы прокатки и калибровки для получения необходимого наружного диаметра и толщины стенки.

Контроль размеров на этом этапе фокусируется на:

● Внешний диаметр

● Толщина стенки

● Однородность стен.

● Длина трубы

● Прямолинейность

Охлаждение и выпрямление

После формования используются контролируемое охлаждение и выпрямление для стабилизации размеров трубы. Прямолинейность проверяется перед тем, как труба приступит к окончательной обработке.

Резка и подготовка концов

Трубы могут поставляться необходимой длины. Резка фиксированной длины, снятие фасок на концах труб и полировка внутренних стенок могут быть выполнены в соответствии с подтвержденной спецификацией заказа.

Заводской контроль качества

Высокотемпературные трубопроводы часто устанавливаются в системах, где замена вышедшего из строя участка означает остановку оборудования. По этой причине контроль качества должен охватывать не только внешний вид и проверку размеров.

Процесс проверки Rongheng может включать в себя:

Проверка материала

Марка стали, документация на материал и необходимые химические и механические свойства проверяются по спецификации покупки.

Проверка размеров

Наружный диаметр, толщина стенки, длина и прямолинейность проверяются, чтобы убедиться, что готовая труба соответствует согласованным требованиям.

Осмотр поверхности

Поверхность трубы проверяется на наличие видимых дефектов, чрезмерного окисления и других условий, которые могут повлиять на последующее использование или обработку.

Неразрушающий контроль

Если этого требует заказ или проектный проект, может быть организован неразрушающий контроль для выявления внутренних несплошностей, которые невозможно подтвердить визуальным осмотром.

Окончательная проверка партии

Готовые трубы перед упаковкой проверяются по спецификации и производственной партии. Количество, размеры, маркировка и необходимые инспекционные документы подтверждаются перед отправкой.

Согласованность партий для проектных заказов

Для инженерных проектов получения правильной спецификации при первой поставке недостаточно. Если для проекта требуется несколько партий, различия между поставками могут создать проблемы во время установки и приемки на объекте.

Rongheng организует производство и проверку в соответствии с подтвержденными требованиями заказа. При повторной закупке исходный сорт материала, размеры, требования к обработке и условия контроля могут использоваться в качестве ориентира для последующих партий.

Этот подход особенно полезен для проектов, требующих нескольких поставок труб одной и той же спецификации.

Обработка и индивидуальная поставка

Для разных мест установки требуются разные длины труб и конечные условия. Rongheng может организовать дальнейшую обработку на основе подтвержденных чертежей или спецификаций.

Доступная обработка включает в себя:

● Резка фиксированной длины

● Снятие фасок на концах труб.

● Полировка внутренних стенок

● Другие согласованные требования к обработке.

Для оптовых заказов на проектирование покупатели должны предоставить требуемую марку трубы, размер, толщину стенки, длину, рабочую температуру, рабочее давление, рабочую среду и требования к проверке перед предложением.

Это позволяет согласовать спецификацию трубы с фактическим применением, а не указывать только диаметр и толщину стенки.

Что покупатели должны подтвердить перед заказом

Для работы при высоких температурах перед покупкой необходимо подтвердить следующую информацию:

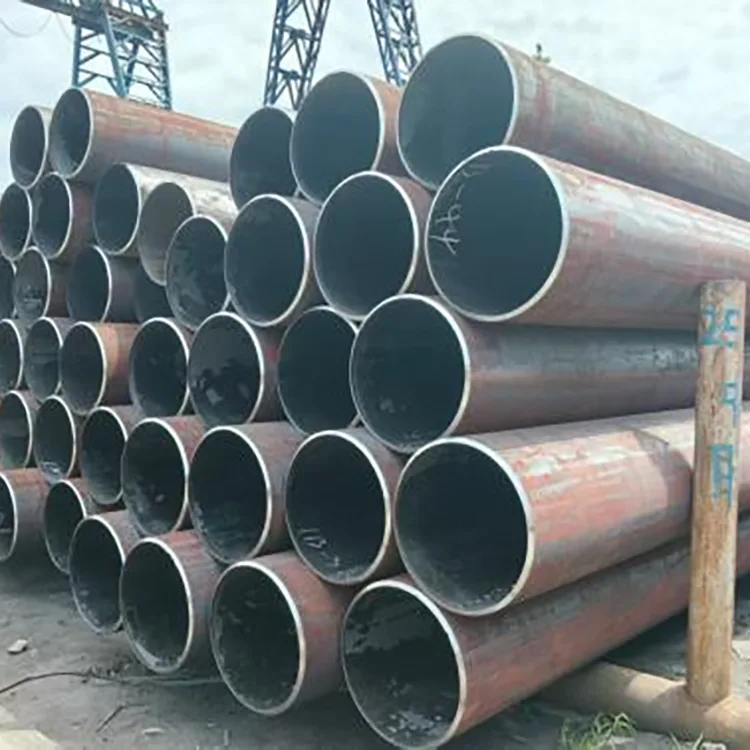

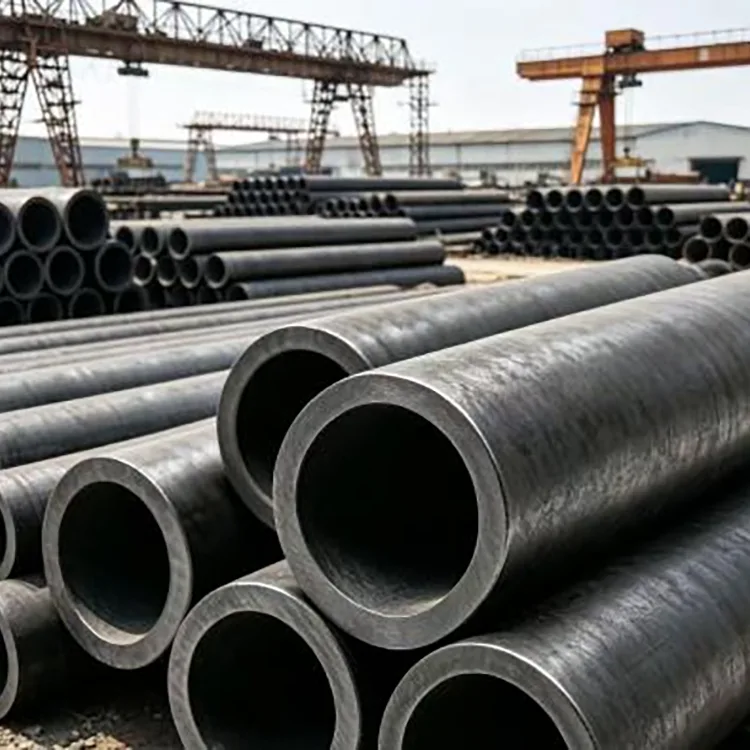

Поставка и доставка

Компания Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. выступает в качестве международной торговой платформы Tianjin Gefu Steel и работает с производственными мощностями по производству стали в Дацючжуане, Тяньцзинь, главном регионе производства и распределения стали.

В ассортимент поставок входят бесшовные стальные трубы, сварные стальные трубы, оцинкованные трубы, стальные профили и изделия для фотоэлектрического монтажа. Это позволяет компании обрабатывать как стандартные закупки стальных труб, так и проектные заказы, включающие определенные материалы, размеры, требования к обработке и контролю.

Для оптовых заказов планирование производства подтверждается в соответствии со спецификацией труб, количеством, требованиями к обработке и планом доставки. Цель состоит в том, чтобы поставляемые трубы соответствовали утвержденным спецификациям закупок на всех этапах производства и до отгрузки.

Часто задаваемые вопросы

Q1: В чем разница между обычной бесшовной трубой из углеродистой стали и бесшовной трубой из высокотемпературной углеродистой стали?

Основное различие заключается не только в том, является ли труба бесшовной. Длительная эксплуатация при высоких температурах требует совместного рассмотрения марки материала, производственного стандарта, механических свойств, рабочей температуры и давления. Бесшовные трубы общего назначения не следует автоматически рассматривать как пригодные для постоянной эксплуатации при высоких температурах.

В2: Можно ли использовать эту трубу для пара с температурой 400°C?

Да, 20G в соответствии с GB 3087 или ASTM A106 Gr.B можно рассматривать для непрерывного диапазона высоких температур 350–425°C в прилагаемой схеме выбора. При окончательном выборе также следует учитывать расчетное давление, толщину стенок, продолжительность эксплуатации и применимые инженерные требования.

В3: Может ли труба выдержать давление 10 МПа при температуре 425°C?

Заданное высокотемпературное номинальное давление составляет 10 МПа при постоянной температуре 425°С. Фактический проект должен проверять соответствие требований к давлению размерам труб, марке материала, нормам проектирования и условиям эксплуатации.

В4: Можете ли вы поставлять жаропрочные бесшовные трубы фиксированной длины?

Да. Резка фиксированной длины доступна в соответствии с подтвержденным заказом. При необходимости можно также выполнить снятие фасок на концах труб и полировку внутренних стенок.

В5: Можете ли вы предоставить документы по неразрушающему контролю и проверке?

Да. Документация по неразрушающему контролю и контролю может быть организована в соответствии с требованиями заказа и проекта. Покупатели должны указать необходимый уровень проверки перед производством.

В6: Какую информацию я должен предоставить для предложения?

Наиболее полезной информацией является марка материала, применимый стандарт, наружный диаметр, толщина стенки, длина трубы, рабочая температура, рабочее давление, рабочая среда, количество и требования к проверке. Чертежи или спецификации проекта также могут быть предоставлены, если требуется дополнительная обработка.

В7: Подходит ли эта труба для температур выше 450°C?

Нет. Длительная эксплуатация при температуре выше 450°C выходит за пределы рекомендуемого диапазона для труб из углеродистой стали в данной схеме выбора. Жаростойкие легированные стали, такие как 15CrMoG или 12Cr1MoVG, следует оценивать для работы при более высоких температурах.

Вопрос 8: Как следует устанавливать высокотемпературные трубопроводы?

Система трубопроводов требует достаточного допуска на тепловое расширение. Следует выбирать высокотемпературные фланцы и подходящие уплотнительные материалы, а холодные трубы не следует подвергать принудительному выравниванию во время установки. Правильная установка помогает контролировать тепловые нагрузки, деформации и утечки во время эксплуатации.

В9: Как долго труба может эксплуатироваться непрерывно?

В поставляемой спецификации изделия указан заявленный срок службы более 8 лет при непрерывной безотказной работе. Фактический срок службы зависит от рабочей температуры, давления, среды, условий коррозии, термоциклирования, установки и технического обслуживания, поэтому перед определением ожидаемого срока службы необходимо оценить условия проекта.

Почему стоит выбрать Rongheng для поставок проектов?

Для этого типа труб решения о покупке обычно основываются не только на цене за тонну. Марка материала, номинальная температура, толщина стенки, требования к проверке, обработка и стабильность партии — все это влияет на возможность принятия и правильной установки трубы.

Rongheng объединяет ресурсы по производству стали в Тяньцзине с международным опытом поставок проектов, поддерживая стандартные спецификации, а также резку фиксированной длины, снятия фасок, полировку и другие подтвержденные требования к обработке.

Для проекта высокотемпературного трубопровода покупатели могут сначала указать рабочую температуру, давление, среду и необходимые стандарты. Затем Rongheng может сопоставить имеющиеся спецификации труб с требованиями к закупкам и подтвердить соответствующий материал, условия проверки и доставки перед производством.
